Colonne de mesure
|
|
N° Processus_MOP_001_[V1 |
Indice : 00 |
|
Colonne de mesure |
Date : ……./………./………. |
|
|
Page : ………/………. |
|
Rédacteurs : Hélène RECH Sophie LEGER Signature : |
Vérificateur : NOM Signature : |
Approbateur : Vincent AMMOVILLI Signature : |
Historique :
|
Date |
Objet de la modification |
Indice |
|
………./………./……… |
Création |
00 |
Définition :
Une colonne de mesure est un instrument de métrologie utilisé pour effectuer des mesures précises de dimensions linéaires, généralement en hauteur, sur des pièces mécaniques. Elle permet de mesurer des cotes, des hauteurs, des différences de niveaux ou des diamètres à l’aide d’un palpeur monté sur un bâti vertical.
 |
 |
|||
 |
|||
Point clé : Veiller à l’étalonnage avant chaque utilisation, garder l’outil et le marbre propre, ne pas exercer de force lors des mesures, placer la colonne sur une surface parfaitement plane et propre.
Désignation des pictogrammes sécurité :
Aucun EPI n’est nécessaire lors de l’utilisation de la colonne de mesure.
|
|
N° R1_MOP_001_[V01] |
Indice : 00 |
|
Colonne de mesure |
Date : ………./………./………. |
|
|
Page : ………/………. |
|
Numéro d’opération |
Mode opératoire |
Sécurité |
Point clé |
|
|
1 |
Vérifier que la colonne de mesure soit située sur une surface plane et propre. Sinon, appuyer sur le bouton rouge (coussin d’air) pour la déplacer en toute sécurité. |
/ |
Stabilité de l’environnement : température constante, absence de vibrations. Planéité et propreté de la table de mesure.
|
|
|
2 |
Allumer la colonne de mesure à l’aide de l’interrupteur d’alimentation situé à l’arrière pour faire apparaître l’écran d’accueil :
|
/ |
Vérifier l’unité de mesure affichée (mm ou inch). |
|
|
3 |
Placer le coulisseau dans sa position la plus élevée afin que le référentiel de compensation soit détecté. |
/ |
Ne pas exercer de pression. |
|
|
4 |
Déterminer le diamètre du palpeur :
1- Placer le bloc d’étalonnage du diamètre du palpeur sur le marbre :
2- Placer le palpeur en position (a) :
3- Appuyer sur la touche :
4- Déplacer le palpeur en position (c)
5- Appuyer sur la touche ENTER

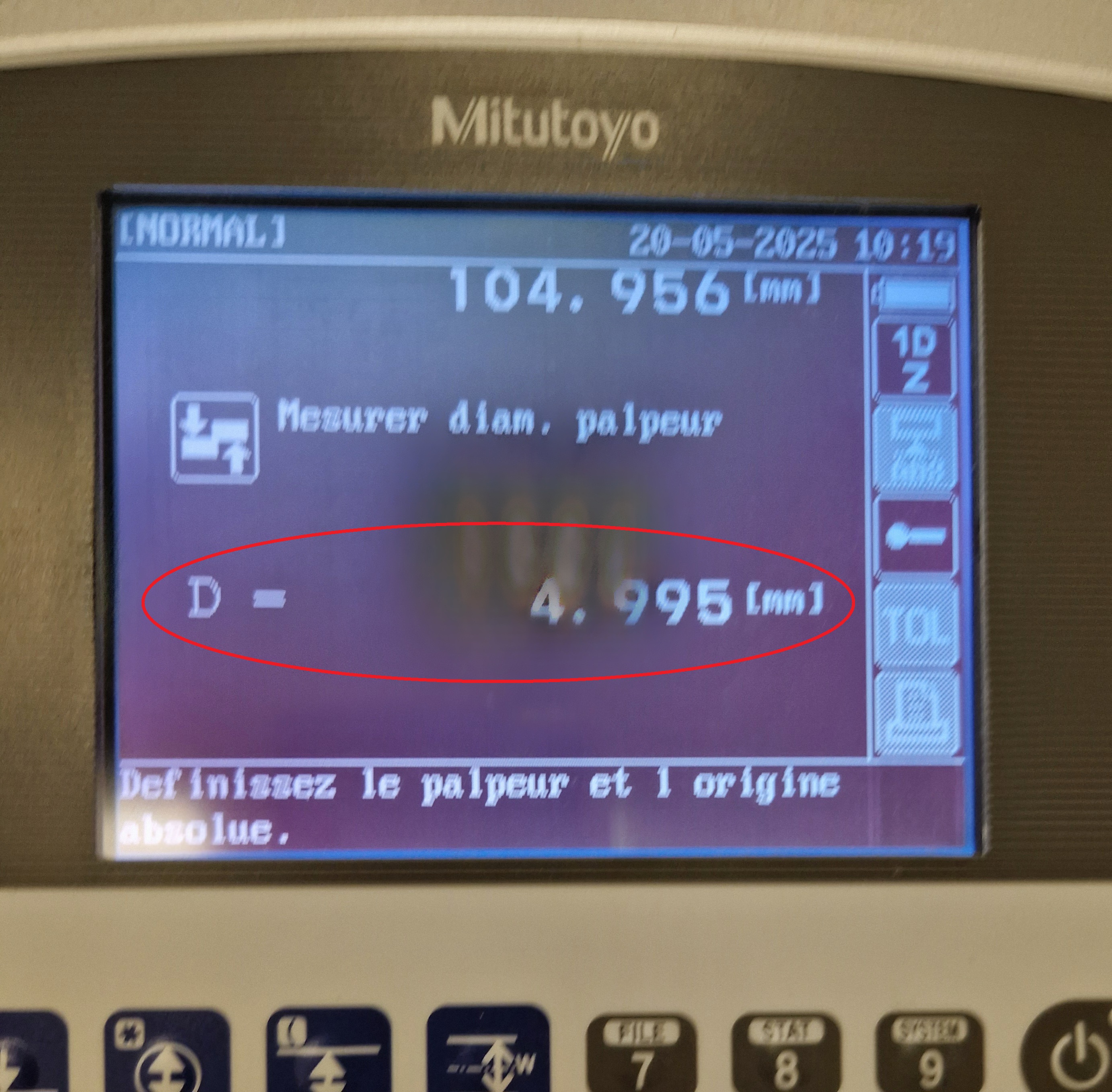

6- Lecture du résultat :
|
/ |
3- Le palpeur monte de manière à mesurer la position (b) sur la face inférieure de l’étalon
Attendre que la mesure soit terminée (signal sonore)
5- Le palpeur descend afin de mesurer la position (d) sur la surface supérieure de l’étalon, ce qui détermine le diamètre
Attendre que la mesure soit terminée (signal sonore)
|
|
|
5 |
Définir l’origine absolue :
1- Placer le palpeur à proximité de la face supérieure du marbre :
2- Actionner les touches suivantes :
|
/ |
Le palpeur descend afin de mesurer la face supérieure du marbre. Cela défini l’origine absolue.
Attendre que la mesure soit terminée
|
|
|
6 |
Lecture du résultat :
|
/ |
Vous ne pouvez pas obtenir de résultats de mesure corrects avant d’avoir effectué le paramétrage de l’origine ABS. |
|
|
7 |
Effectuer des mesures de base :
1- Placer le palpeur dans la position proche de la position de mesure. 2- Appuyez sur la touche appropriée (Mesures) : 3- Attendre que la colonne fasse la mesure. 4- Lecture du résultat de la mesure sur l’écran d’accueil. |
/ |
|
