Pied à coulisse numérique
|
|
N° Processus_MOP_00X_[V...] |
Indice : 01 |
|
Pied à coulisse numérique |
Date :……./………./………. |
|
|
Page : ………/………. |
|
Rédacteurs : Hélène RECH Sophie LEGER Signature : |
Vérificateur : NOM Signature : |
Approbateur : Vincent AMMOVILLI Signature : |
Historique :
|
Date |
Objet de la modification |
Indice |
|
………./………./……… |
Création |
00 |
Définition :

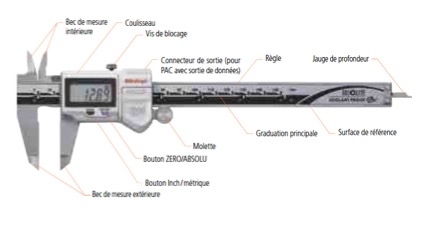

Les pieds à coulisse mesurent avec précision les longueurs, les épaisseurs et les diamètres à l'aide de deux jeux de becs. Les petits becs internes mesurent les diamètres internes, tandis que les grands becs externes mesurent les diamètres externes, les longueurs et les largeurs. Une sonde située à l'extrémité opposée mesure la profondeur.
Les pieds à coulisse numériques ont la capacité de remettre l'affichage à zéro et prennent souvent en charge plus d'une unité de mesure. Ils permettent une lecture plus facile. Sa résolution est de 0,01 mm.
Point clé : Veiller à l’étalonnage avant chaque utilisation, garder l’outil propre, ne pas exercer de force lors des mesures.
Désignation des pictogrammes sécurité :
Aucun EPI n’est nécessaire lors de l’utilisation d’un pied à coulisse numérique.
|
|
N° R1_MOP_001_[V01] |
Indice : 01 |
|
Pied à coulisse numérique |
Date :………./………./………. |
|
|
Page : ………/………. |
|
Numéro d’opération |
Mode opératoire |
Sécurité |
Point clé |
|
|
1 |
Vérifier que le pied à coulisse est prêt à l’emploi, c’est-à-dire étalonné, propre et sans dommage |
/ |
Un pied à coulisse non étalonné, sale ou abîmé fausse la mesure |
|
|
2 |
Ouvrir et fermer les becs : appuyez sur le poussoir et faites-le rouler doucement dans la direction dans laquelle vous souhaitez déplacer les becs. |
/ |
Il n'est pas nécessaire d'exercer une forte pression sur le poussoir lors de l'ouverture ou de la fermeture des becs. Une pression trop forte peut entraîner des mesures imprécises ou une mise à zéro inexacte. |
|
|
3 |
Mise à zéro du pied à coulisse numérique : · Fermer les becs délicatement. · Appuyer sur le bouton zéro pour mettre la mesure actuelle à zéro. |
/ |
La mise à zéro permet de s'assurer que les mesures que l'on s'apprête à effectuer sont exactes. |
|
|
4 |
Ouvrer et fermer les becs, en vous assurant que le pied à coulisse indique zéro à chaque fois que les becs atteignent leur position de fermeture complète. Si la mesure n'est pas exactement 0,00, répéter l'étape précédente. |
/ |
|
|
|
5 |
Pour débuter la mesure, poser le pied à coulisse sur une surface plane. |
/ |
La mise à plat du pied à coulisse permet de limiter l’impact des mouvements de la main lors de la mesure. |
|
|
6 |
Adapter la position de la pièce par rapport au pied à coulisse en fonction de la mesure souhaitée. |
/ |
Ne pas appuyer les becs du pied à coulisse sur la pièce, cela risque de déformer la pièce et le pied à coulisse, en plus de fausser la mesure. |
|
|
7 |
Pour bloquer la mesure, utiliser la vis de blocage situé au dessus de l’écran :
|
/ |
|
|
|
8 |
Lecture sur l’écran :
|
/ |
|
