Utilisation de la "Silhouette CAMEO 5" avec Silhouette Studio
1. Introduction
1. Introduction du neplotter de découpe
Un plotter de découpe permet de réaliser, à partir d’un fichier vectoriel, différentes opérations sur desdifférents matériaux souples ou fins.riaux.
Selon l’outil installé dans le chariot de la Cameo 5, la machine peut :
-
Dessiner
-
Marquer
-
Découper
-
Décorer
Chaque opération repose sur le même principe :
un fichier vectoriel pilote les déplacements de l’outil pour agir précisément sur la matière.
L’objectif de ce tutoriel est de présenter une méthode de travail reproductible, depuis la préparation du fichier dans le logiciel jusqu’au lancement du travail et au contrôle final.

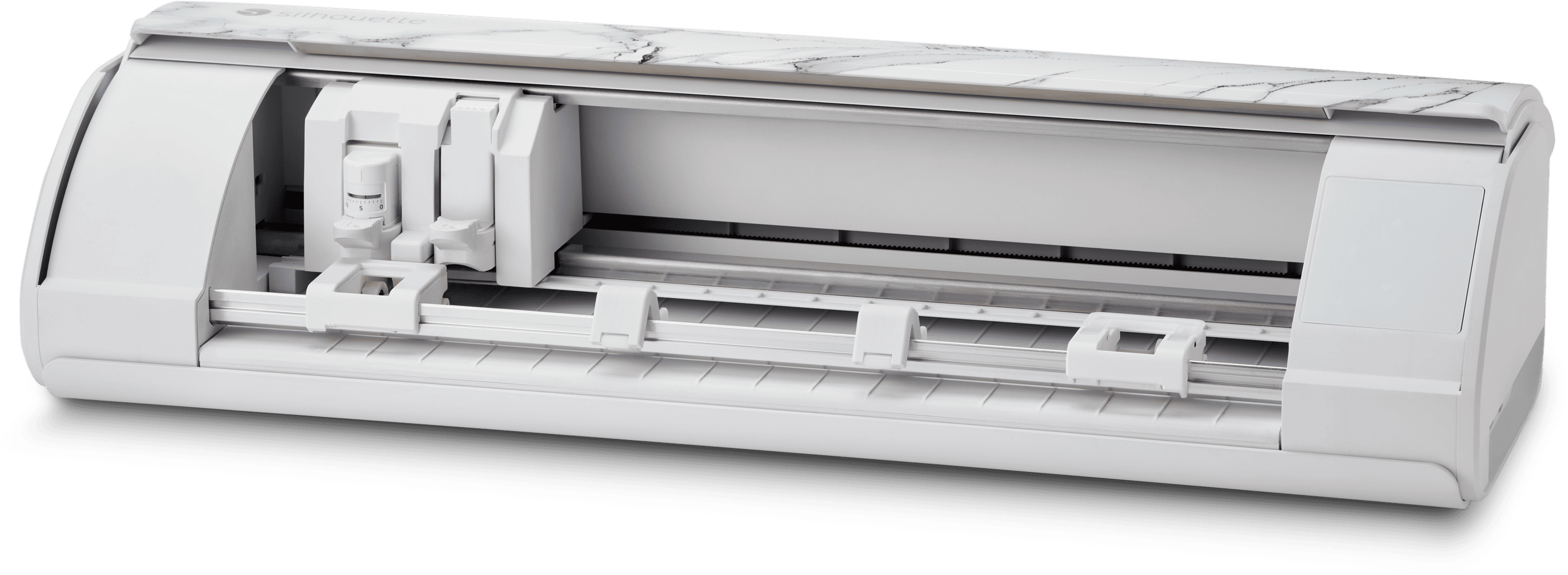

2. Présentation de la machine
La Cameo 5 dispose de deux emplacements d’outils, ce qui permet de réaliser plusieurs opérations dans un même travail.
Exemple :
-
Stylo pour dessiner
-
Lame pour découper
3. Installation du logiciel
Télécharger Silhouette Studio depuis le site officiel :
Puis ouvrez le logiciel.
4. Sélection de la machine

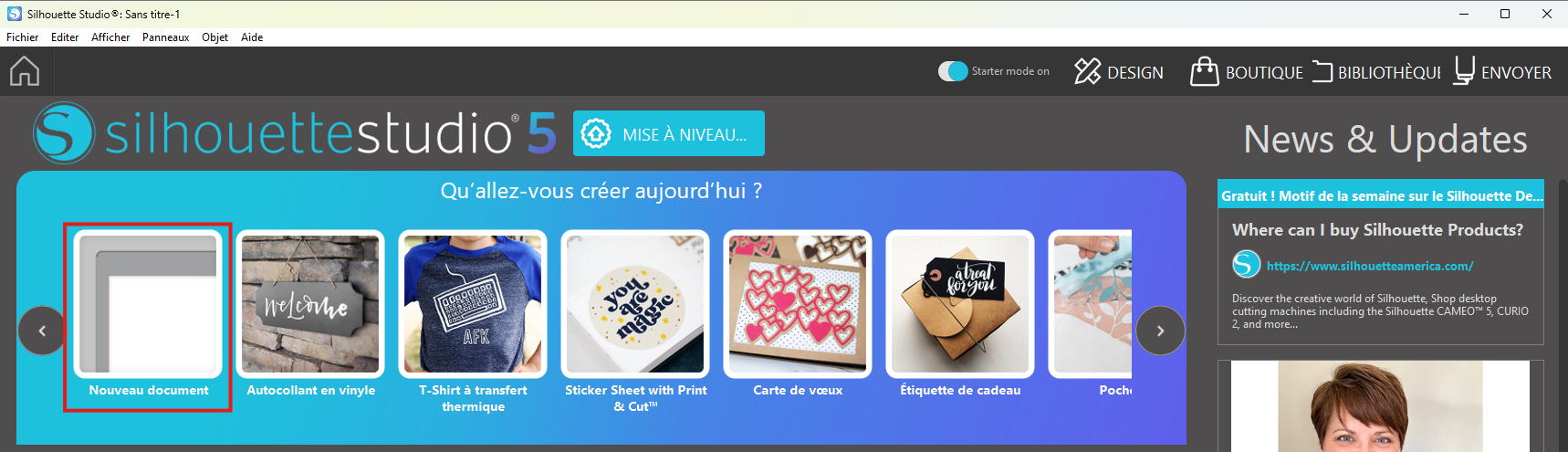

Une fois le logiciel ouvert, cliquez sur " Nouveau document".

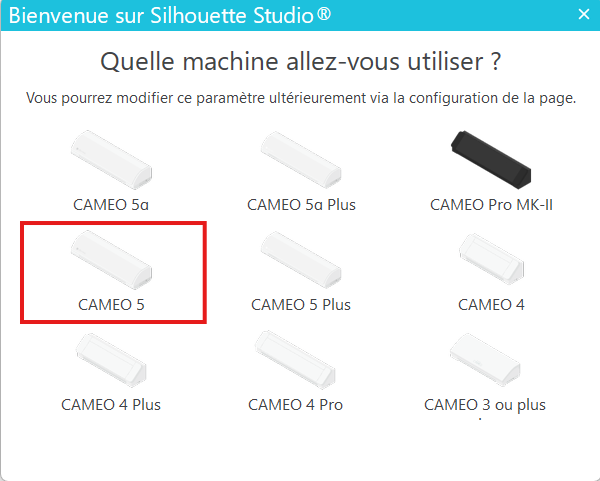

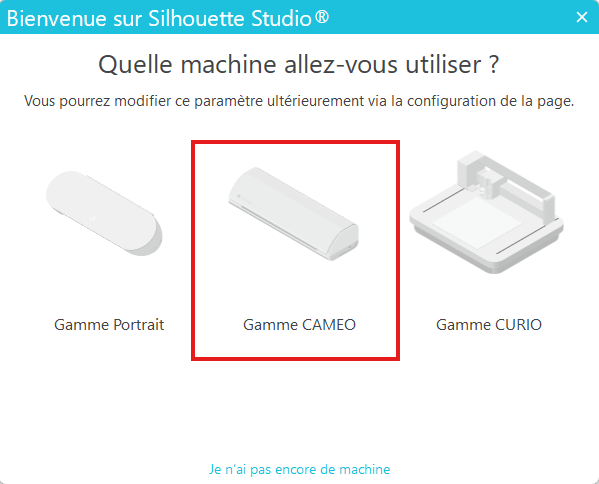

Cliquez sur "Gamme CAMEO", puis sur "CAMEO 5".

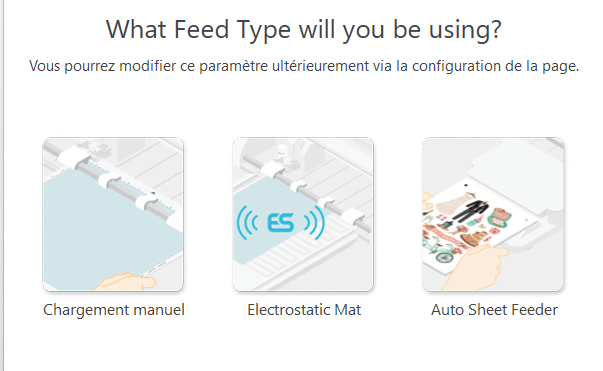

4. Sélection du type de chargement
Ce paramètre définit comment le matériau est introduit dans la machine. Le choix dépend du type de support utilisé et du mode de production.
- Chargement manuel (mode standard)
À utiliser si :
- Vinyle en rouleau
- Flex textile
- Papier avec tapis de coupe
- Carton
Avantages :
- Mode le plus polyvalent
- Compatible avec tous les matériaux
- Précision élevée
Recommandation :
Mode à utiliser par défaut dans la majorité des cas.
- Electrostatic Mat (tapis électrostatique)
À utiliser si :
- Papier fin
- Papier fragile
- Matériaux sensibles au tapis collant
Avantages :
- Maintien sans colle
- Limite les déchirures
- Idéal pour les découpes fines
Limites :
- Réservé aux matériaux légers
- Nécessite un accessoire spécifique
- Auto Sheet Feeder (chargeur automatique)
À utiliser si :
- Production en série
- Feuilles multiples (A4, A3)
- Fabrication de stickers en quantité
Avantages :
- Automatisation du chargement
- Gain de temps en production
Limites :
- Nécessite un accessoire
- Moins adapté aux pièces unitaires
Pour l'exemple, nous utiliserons chargement manuel.
