Scanner 3D creality Otter et Raptor

Caractéristiques techniques

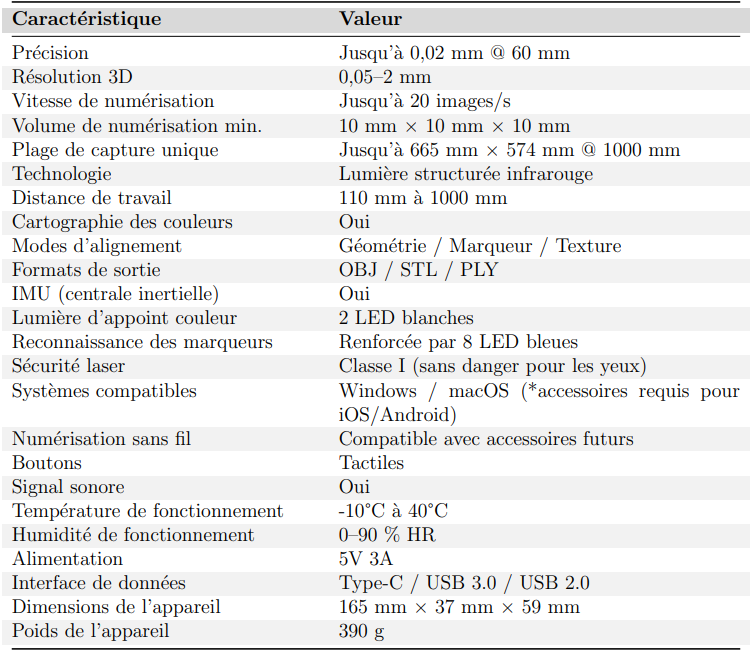

Caractéristiques techniques du scanner 3D creality Otter (Fablab Alsace-Nord) :

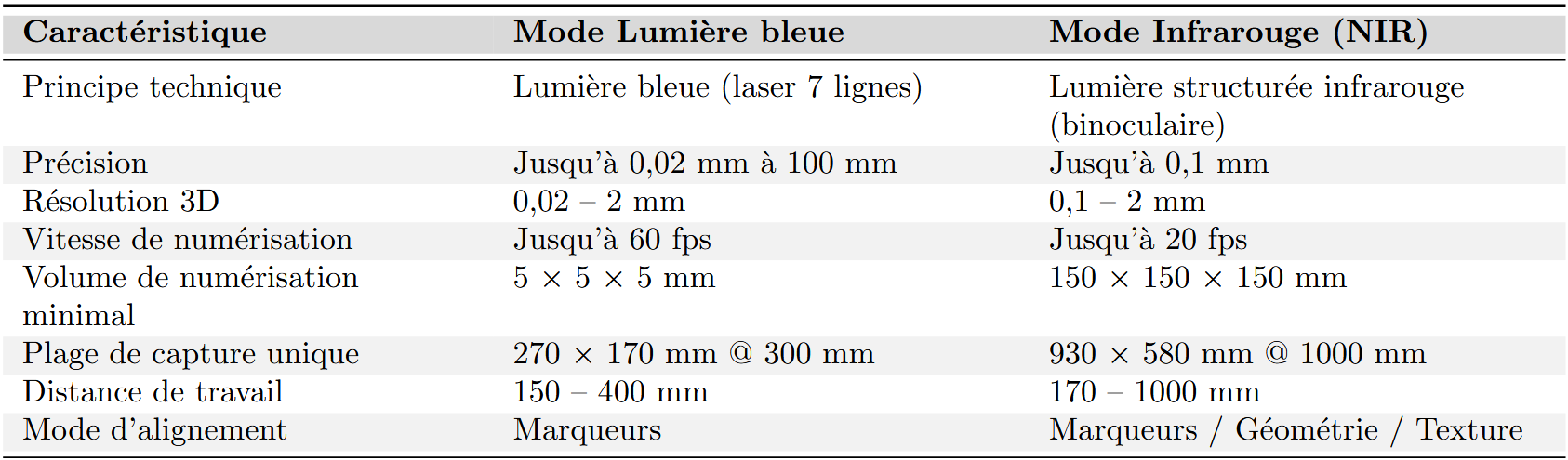

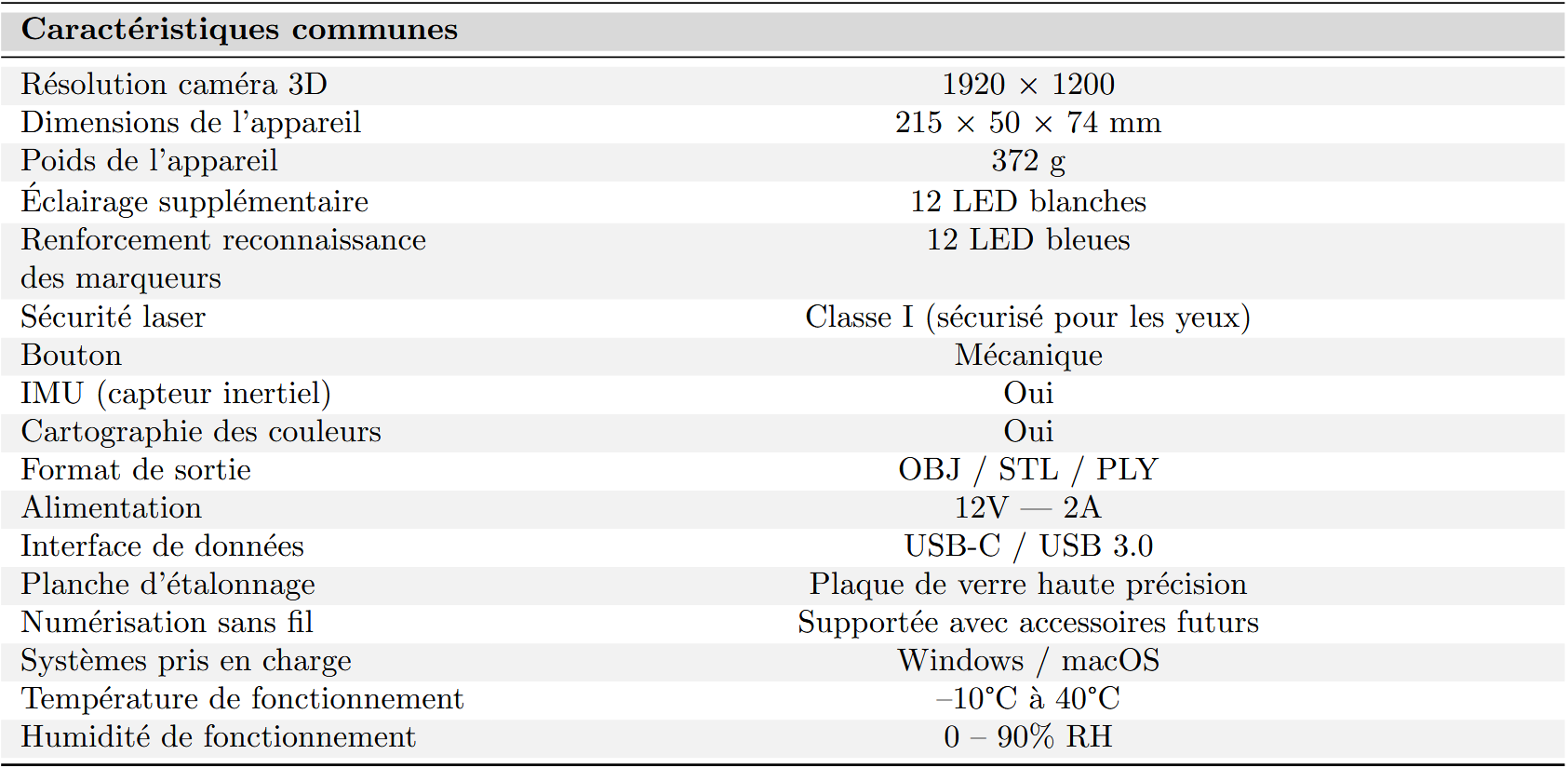

Caractéristiques techniques du scanner 3D CR Scan Raptor (Fablab Usocome) :

Configuration des modes (IR + Lumière bleue)

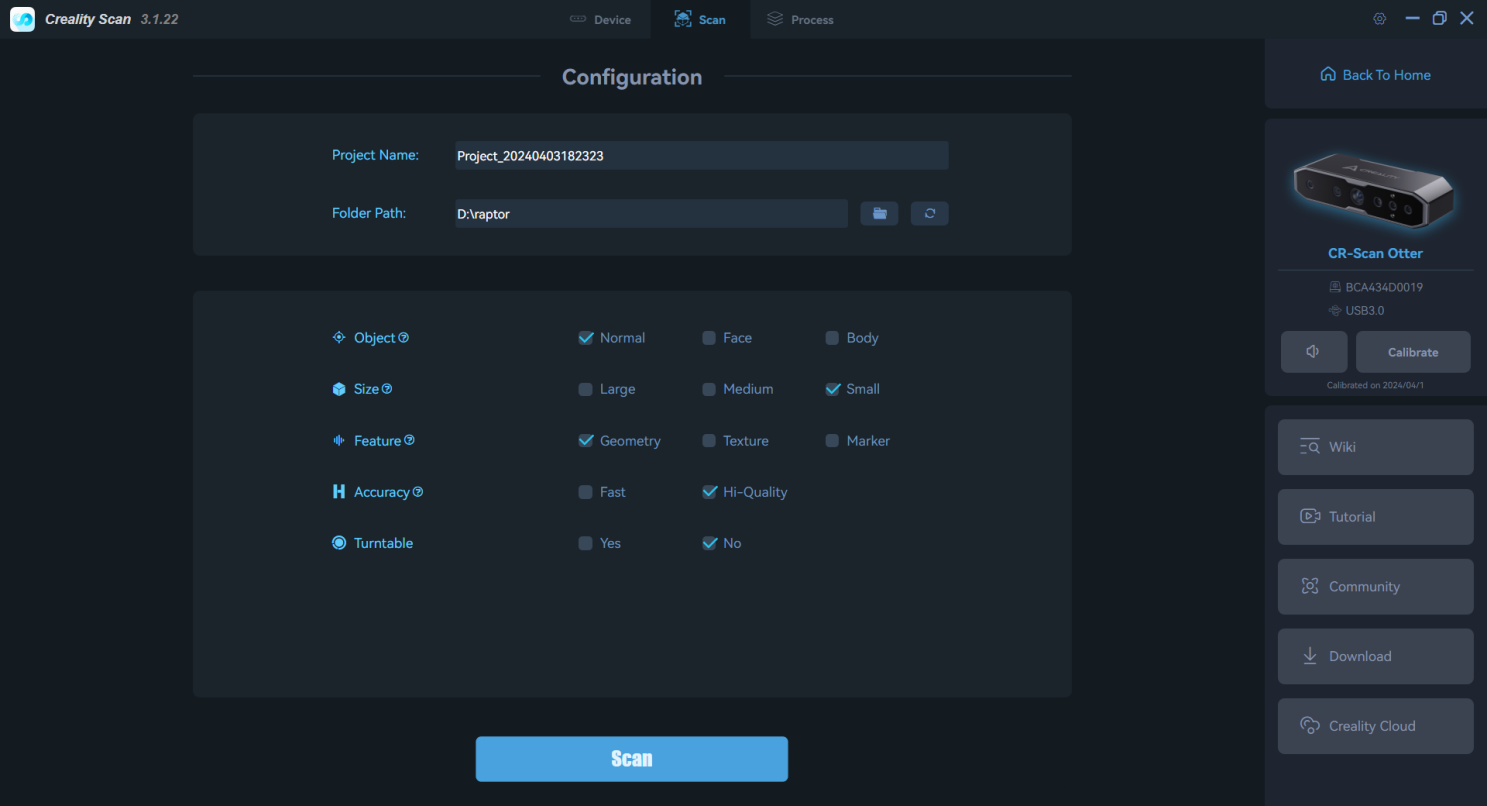

Le logiciel de scan associé aux scanners de la marque Creality est Creality Scan (disponible sur Windows et MacOS), nous allons dans un premier temps voir les paramètres de scan du mode infrarouge (commun aux deux scanners mentionnés plus tôt).

Le premier paramètre `Object` est assez parlant, 3 options sont possibles `Normal`, `Face`, et `Body`. Pour tout type d'objet choisir `Normal`, pour le scan d'un visage choisir `Face`, et pour le scan d'un corps entier choisir `Body`.

Le second paramètre `Size`, 3 options à nouveau, `Large`, `Medium`,  et  `Small`, à définir en fonction de la taille de votre sujet de scan, pour des objets de 5 à 15 cm choisir `Small`, pour des objets de 20 à 70 cm choisir `Medium`, et pour des objets de plus de 70 cm ou des personnes choisir `Large`.

Le troisième paramètre `Feature`, concerne la méthode de suivi (tracking) que le scanner utilisera pour se repérer dans l'espace afin de pouvoir numériser la surface du sujet de scan. A nouveau 3 options, `Geometry`, `Texture` et `Marker`.

Geometry : La pièce possède une géométrie irrégulière et non répétitive, permettant au scanner de se repérer à l’aide des variations de la géométrie.
Exemples de pièces adaptées :
• Pièce organique, sculpture manuelle
Pièces déconseillées :
• Formes régulières comme cube, sphère, cylindre, pyramide (risque de
perte de tracking)

Texture : La pièce possède une surface avec beaucoup de relief, facilement distinguable par le laser.
Exemples de pièces adaptées :
• Figurine avec détails sculptés, objet peint ou texturé, textile structuré
Conditions idéales :
• Bon éclairage uniforme (éviter les ombres marquées)
• Surface non réfléchissante

Marker : Généralement le plus précis, peu importe la forme ou l’aspect de la pièce, mais demande une préparation dont les deux autres modes sont exemptés. Il faut placer les marqueurs de façon aléatoire sur la surface et/ou l’environnement de scan autour de la pièce, plus il y a de marqueurs meilleur sera le tracking du scanner.

Le quatrième paramètre `Accuracy`, vous propose deux options à nouveau assez parlante, qui concerne la qualité de scan, ce paramètre joue sur le temps que prendra votre scan et la qualité de ce dernier. (`Fast` = moins long, moins qualitatif, `Hi-Quality`= plus long, plus qualitatif)

Le cinquième et dernier paramètre `Turntable`, il s'agit de si oui ou non nous utilisons un plateau rotatif compatible avec le logiciel Creality Scan, dans le cas où vous utiliseriez un plateau rotatif motorisé pour votre pièce et un trépied pour le scanner choisir `Yes`, autrement choisir `No`.

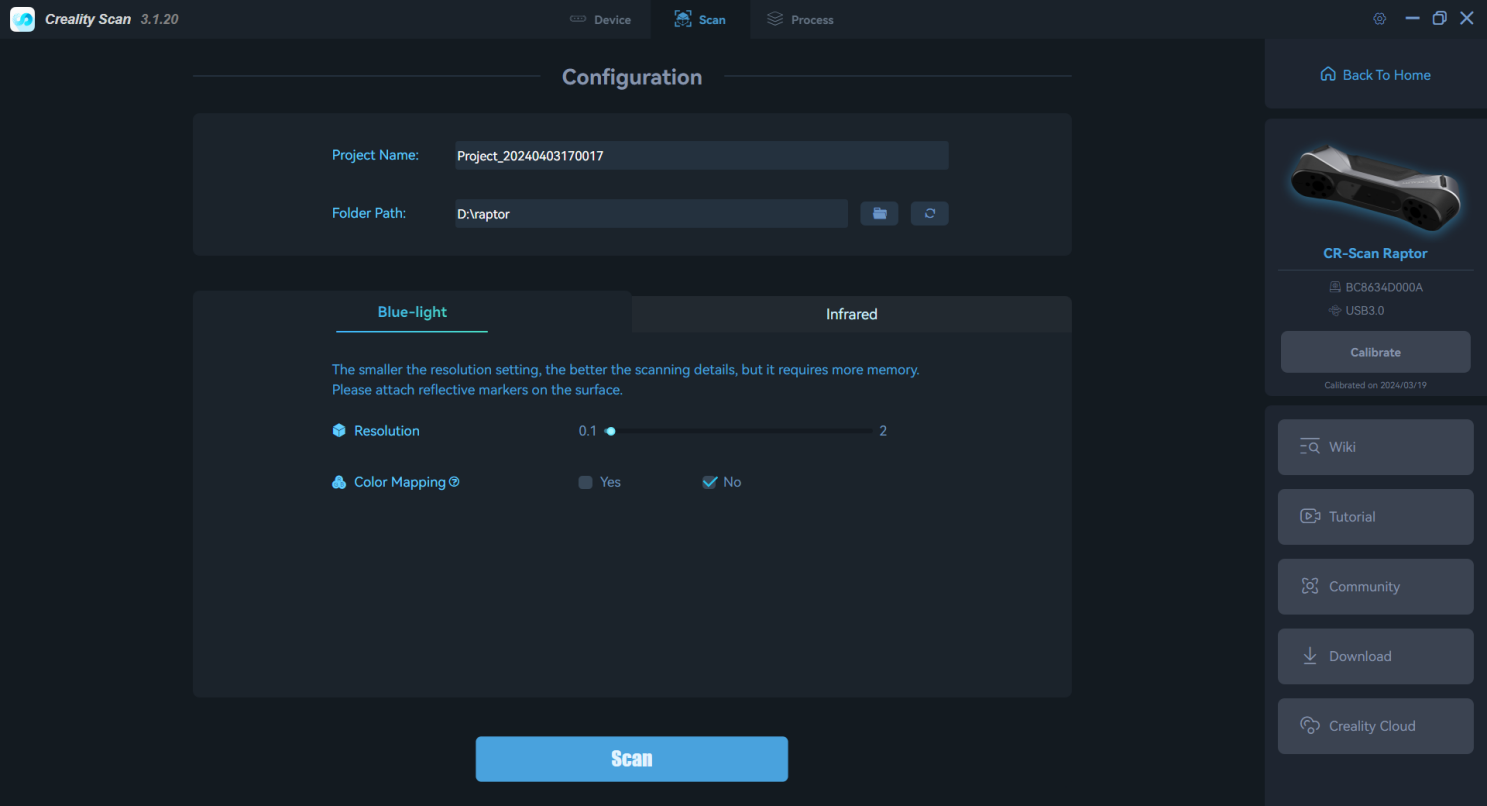

Le mode `Lumière bleue` (Blue-light) est un peu plus simple à configurer mais demande l'utilisation de marqueurs systématiquement, plus la `Resolution` est faible,  meilleurs seront vos résultats mais ça vous demandera un PC plus capable. Si vous êtes limités par votre hardware, nous vous conseillons d'effectuer quelques essais pour trouver l'équilibre entre qualité suffisante et confort de scan. `Color Mapping` est un simple paramètre vous demandant si vous souhaité inclure les couleurs de l'objets scanné (dans ce cas la lumière sera importante pour obtenir de bons résultats), ce paramètre n'influe pas sur la qualité ou le temps de scan.

✅ Configuration recommandée :

• Processeur (CPU) : Intel Core i7 de 8ᵉ génération ou plus récent
  🔁 Équivalent AMD : Ryzen 7 2700 ou supérieur

• Carte graphique (GPU) : Carte graphique NVIDIA dédiée (ex. : GTX 1660, RTX 2060 ou supérieur)
  🔁 Équivalent AMD : Radeon RX 5600 XT, RX 5700 ou supérieur

• Mémoire vive (RAM) : 16 Go ou plus

---

⚠️ Configuration minimale :

• Processeur (CPU) : Intel Core i5 de 8ᵉ génération ou plus récent
  🔁 Équivalent AMD : Ryzen 5 2500U / 2600 ou supérieur

• Mémoire vive (RAM) : 8 Go ou plus

Montage pour un scan sans prise de tête

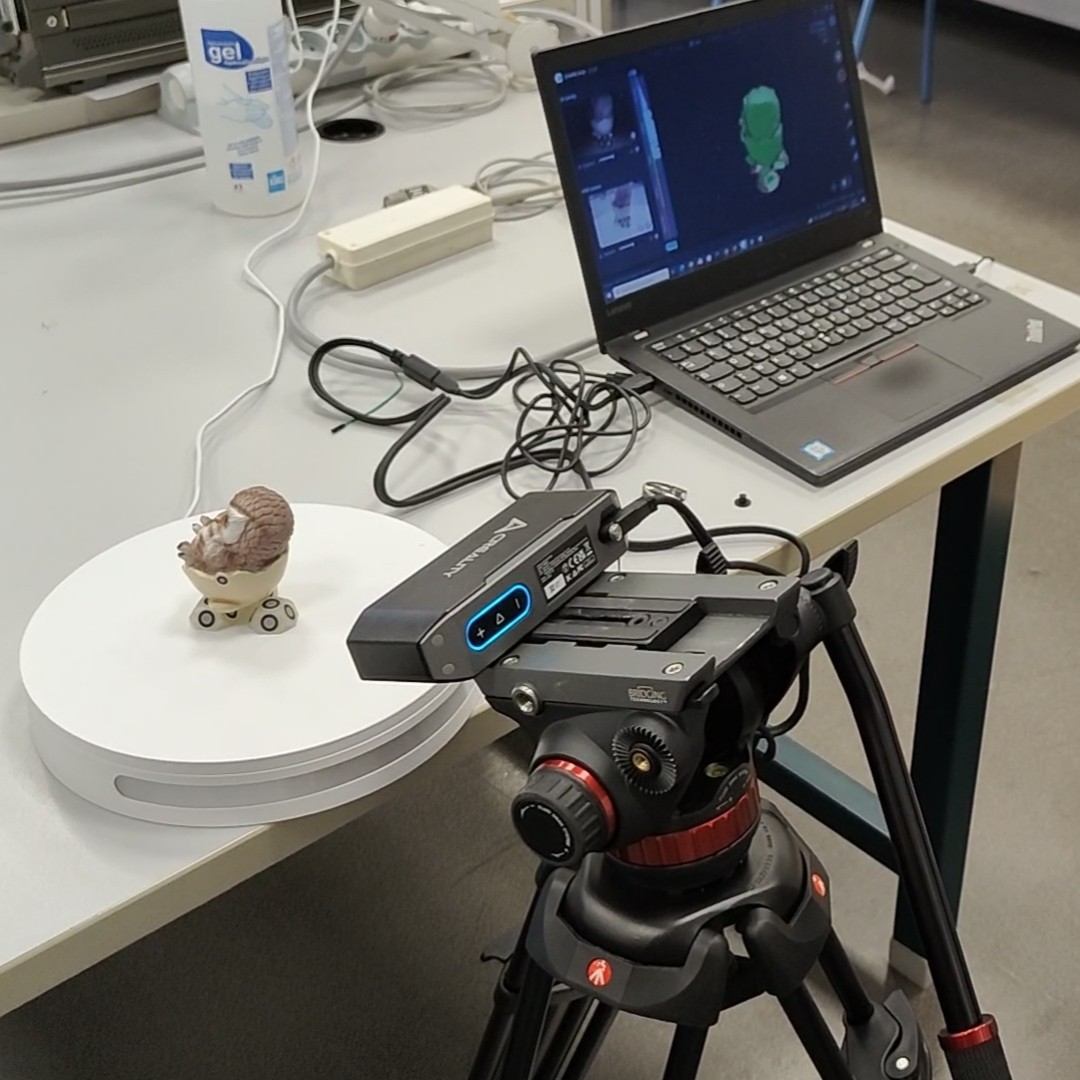

Pour obtenir des résultats répétables et reproductibles, le montage suivant semble donner de bons résultats, en limitant la manipulation du scanner au minimum. Vous aurez besoin d'un trépied, et d'un plateau rotatif motorisé.

Résultat du scan (IR) ( à gauche ) avec son modèle original ( à droite ) :

Pour des objets de taille moyenne ou de grande taille, l'utilisation de marqueurs sera nécessaire.

Exemple de disposition sur l'objet pour l'utilisation de marqueur

Une fois toutes les les étapes de paramétrages et de montages réalisées, vous pouvez scanner votre pièce.

Utilisation du logiciel :

Une fois le scan réalisé, commencer par supprimer les points indésirables. Il faut ensuite optimiser le nuage de points obtenu pour fusionner les multiples images numérisées de nuages ​​de points (plusieurs centaines voire milliers d'images) et obtenir un nuage de points de meilleure qualité.

Si le mode auto ne donne pas un résultat satisfaisant, passer en mode Manuel

En mode manuel :

 - Résolution : Plus cette valeur est faible plus le modèle sera détaillé. Donc un temps de traitement plus long. Attention, résolution trop faible, par exemple 0,05 mm, peut entraîner l'absence de certaines parties du modèle.

 - Sensibilité : Plus cette valeur est élevée, plus le nombre de points retenus est élevé. Plus elle est faible, plus le nombre de points filtrés est élevé.

Astuce : Lorsque vous traitez des objets plus petits (de moins de 25 cm), ou lorsque vous recherchez de meilleurs détails, il est recommandé de régler la résolution sur 0,1 mm ou 0,15 mm.

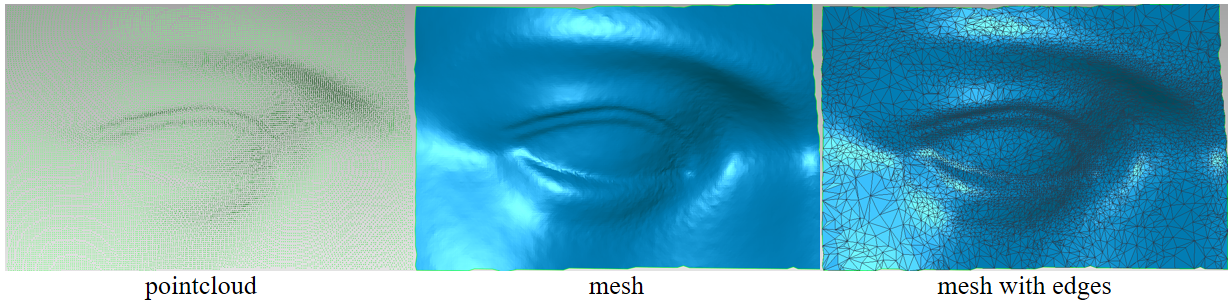

Ensuite les données de nuage de points sont convertit en un modèle de maillage triangulaire.

Lors du maillage, vous pouvez régler le nombre de faces, le lissage, et choisir de combler les trous. Un maillage plus dense offre plus de détails mais prend plus de temps.

Une fois l'optimisation terminée, Vous pouvez sélectionner et supprimer les points indésirables.

Scanner le dessous d'un objet :

Afin de pouvoir scanner l'objet dans son entièreté, il est souvent nécessaire de le scanner en plusieurs fois.

Pour ce faire, réaliser deux scans dans deux positions différentes en créant deux projets différents. Ici je vais scanner un objet de taille moyenne, je vais donc utiliser les marqueurs.

Exemple de disposition pour deux scans différents pour la fonction multi-projet. (à droite le premier scan, à gauche le second)

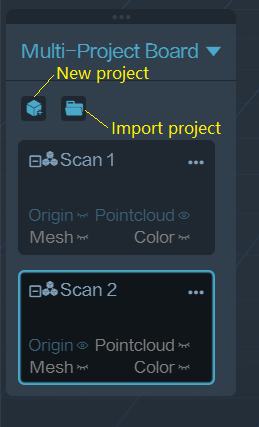

Une fois les deux scans réalisées dans deux projets différents vous pouvez utiliser la fonction fusion multi-projets afin de fusionner les scans des différents projets.

A nouveau, vous pouvez choisir entre un mode automatique ou un mode manuel.

Pour le mode automatique :

     - Sélectionner les fichiers à fusionner et cliquer sur "start"

Pour le mode manuel :

     - Dans "Fixed Window", il doit y avoir le modèle de référence

     - Dans "Float Window", il doit y avoir le modèle qui va se greffer sur le modèle de référence

Vous pouvez déplacer le modèle en maintenant appuyé sur le clic de votre souris et ensuite attribuer des points de repère sur votre modèle afin de sélectionner les des zones précises de fusion du modèle.

Vous pouvez ensuite cliquer sur "Start"

Ci-dessous, une comparaison des résultats de numérisation : à droite, un seul scan réalisé avec le crâne placé à l’endroit ; à gauche, deux scans fusionnés (un à l’endroit, un à l’envers). On observe clairement l’amélioration de la qualité apportée par un second scan effectué sous un angle difficilement accessible lors du premier passage.
