Paramétrage d'un fichier pour la découpe laser avec Adobe Illustrator
Paramétrage de votre motif
Utilisez les paramètres suivants dans Adobe Illustrator® :

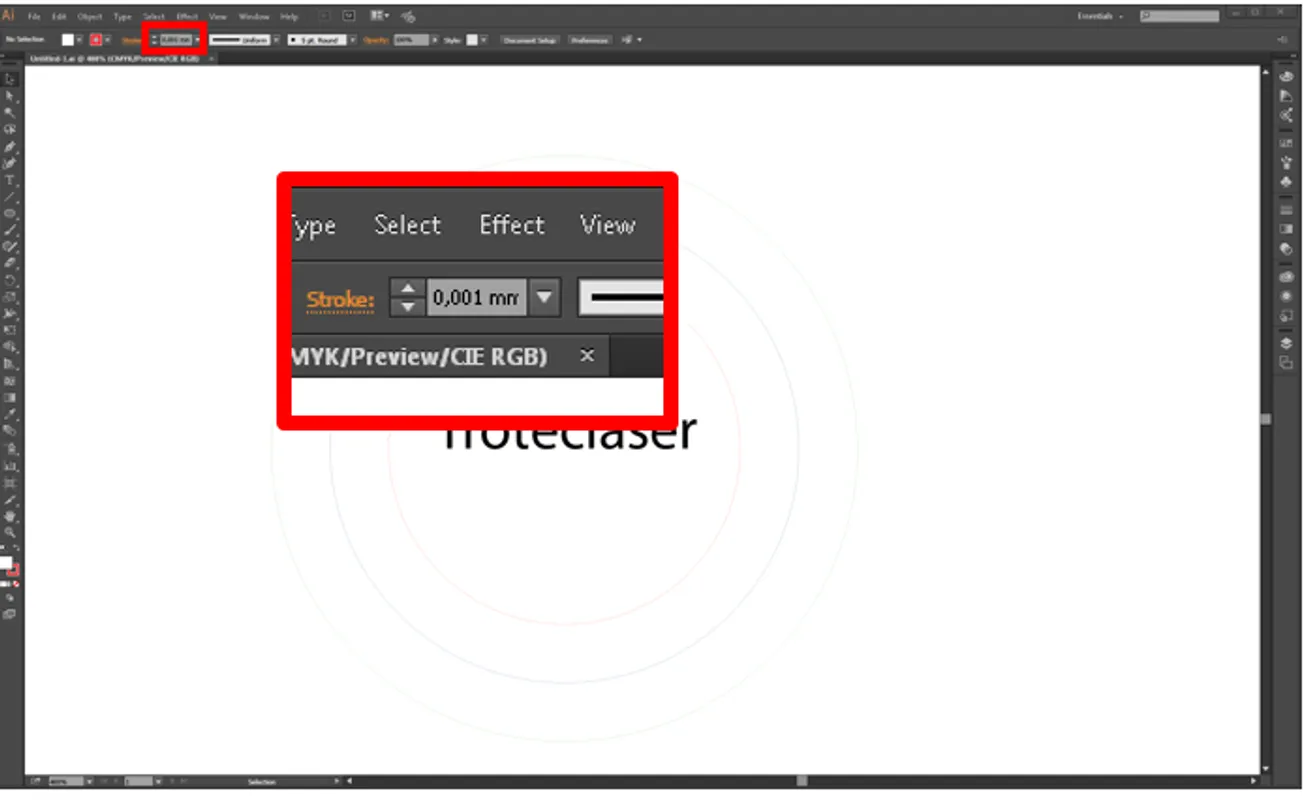

- La largeur du trait pour les lignes de coupe doit être de 0,001 mm

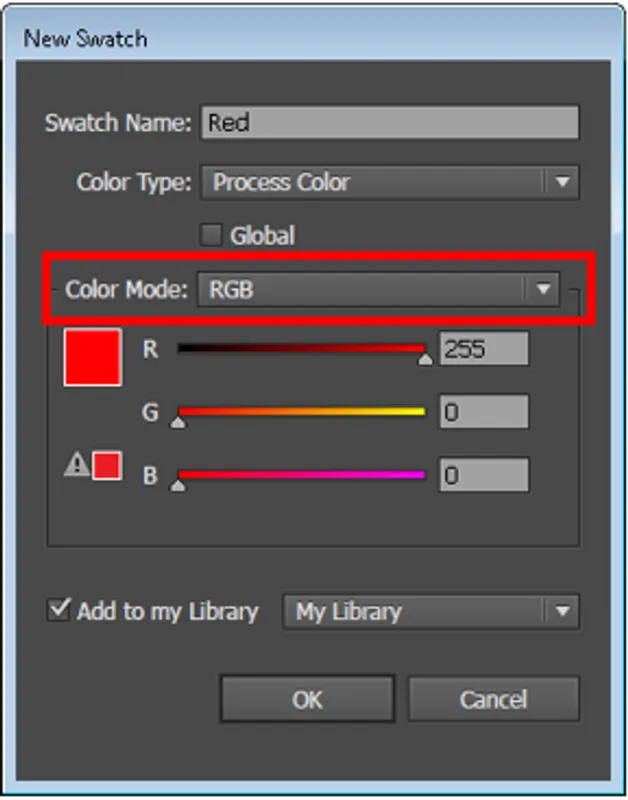

- Utilisez le jeu de couleurs RGB
Répartition des couleurs et de leurs fonctionnalité :

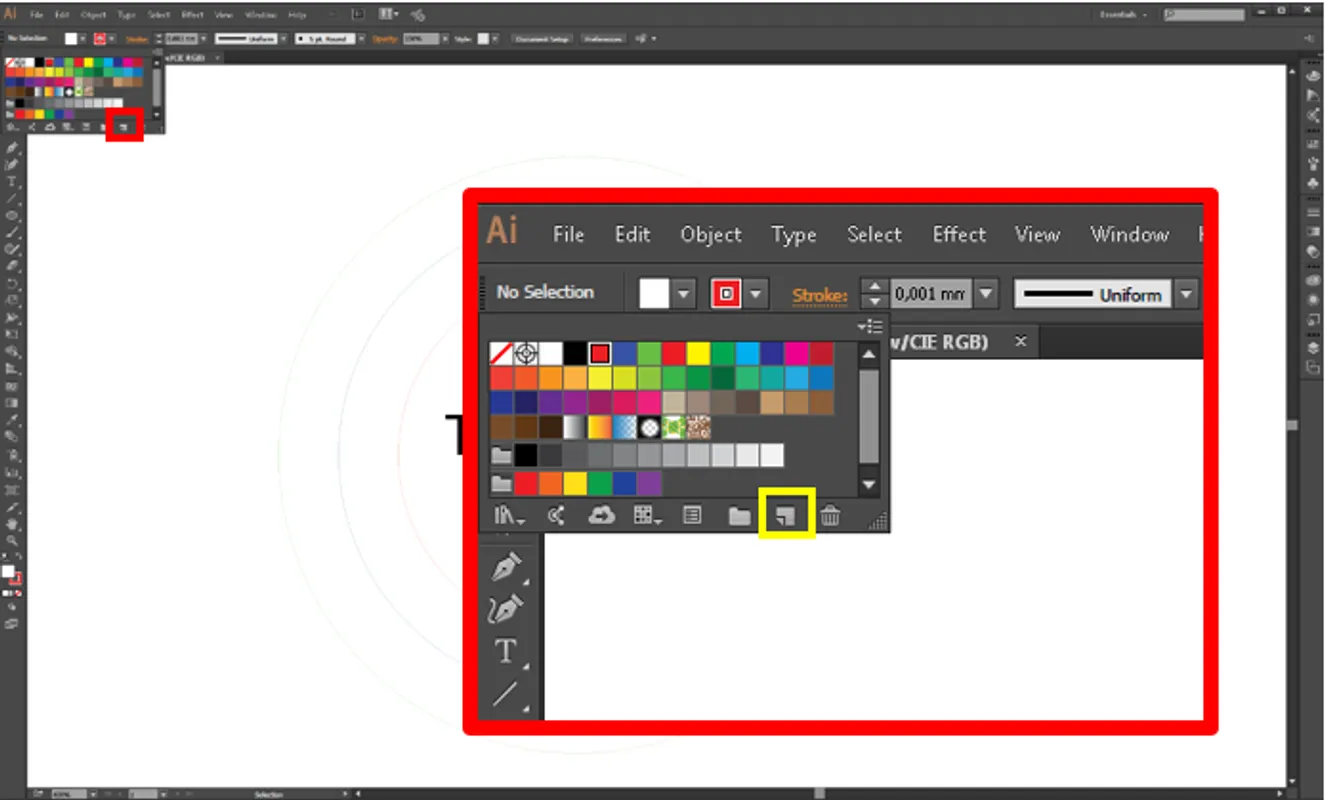

- Découpe : rouge RVB (255,0,0)
- Gravure : ( Attention, chaque couleur correspond à un niveau de gravure plus ou moins profond que vous pouvez paramétrer individuellement. Pour plus de simplicité, limiter vous à un seul niveau de gravure. Ensuite, si vous voulez allez plus loin, vous pourrez faire plusieurs niveau de gravure)
-
- Noir (Couleur de gravure par défaut) -> RVB (0,0,0)
- Bleu foncé -> RVB (0,0,255)
- Bleu grisé -> RVB (51,102,153)
- Bleu -> RVB (0,255,255)
- Vert -> RVB (0,255,0)
- Vert gazon -> RVB (0,153,51)
- Vert foncé -> RVB (0,0,0)
- etc... (Normalement vous n'aurez pas besoin d'autant de niveau de gravure, un ou deux suffisent)

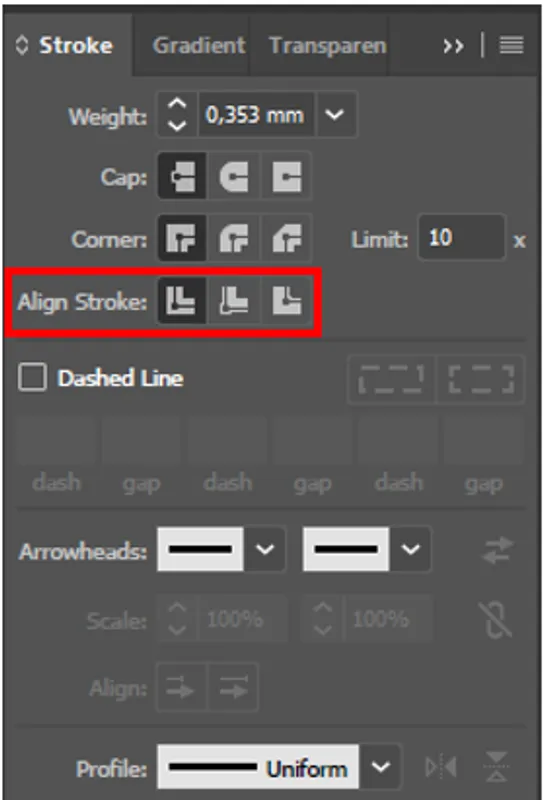

- Le trait doit être aligné au centre
- Les formes doivent être fermées
- Les textes doivent être vectorisé sinon il se peut qu'ils ne s'affichent pas lors de l'exportation sur Ruby
- Faites attention aux dimensions de votre motif. La surface maximale de découpe/gravure est de 600x300 mm. Adapter donc les dimensions en conséquence. NB : si vous n'êtes pas sûr de vous, réalisez des motifs plus petits avant de faire le motif final.
Exportation de votre fichier
Votre fichier dois-être exporté au format .SVG
Attention lors de l'importation de votre fichier sur Ruby à ce que rien n'ai changer. En effet, avec l'import/export il se peut que le fichier se soit légèrement modifié, couleurs, dimensions, etc.
