Trotec Speedy 100 - Entretien des lentilles

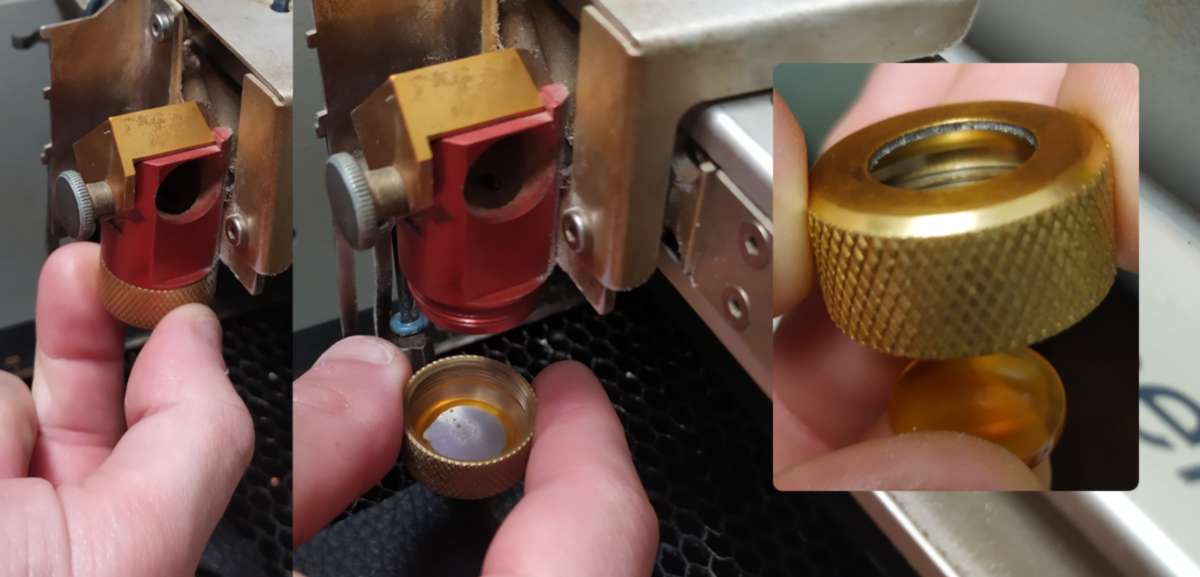

Interieur de la découpeuse laser - dévissage de la lentille du bas

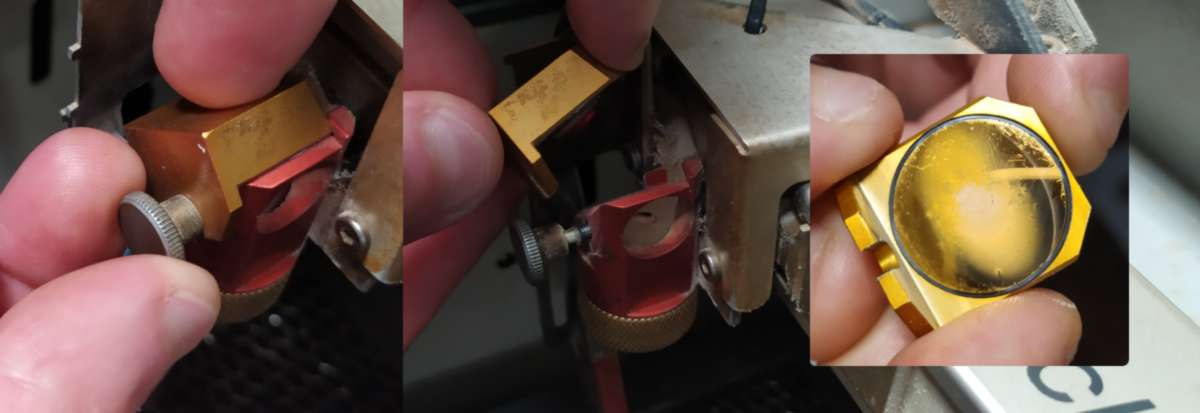

Interieur de la découpeuse laser - dévissage de la lentille du haut

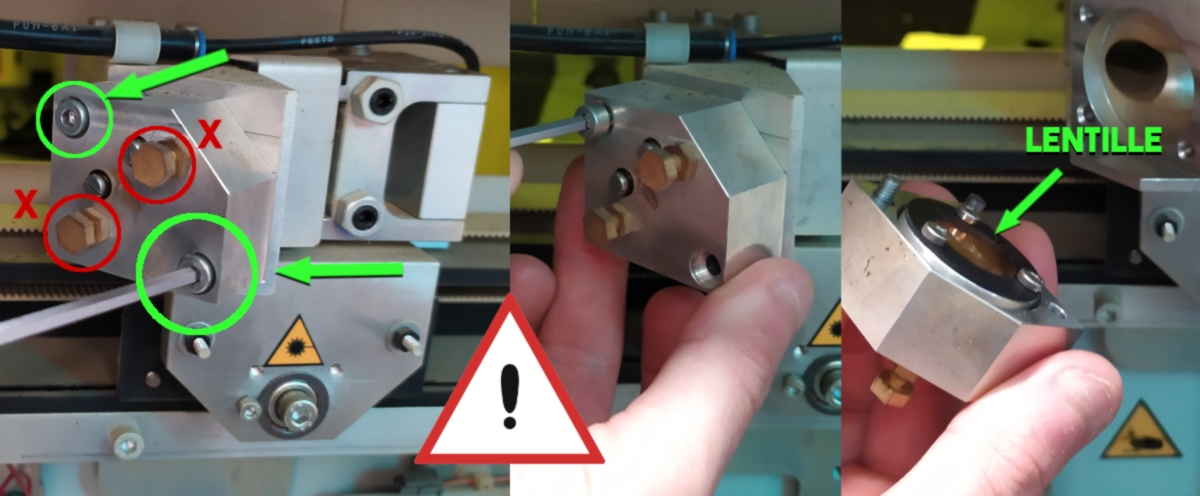

Côté droit (extérieur) - dévissage de la lentille

Dévisser le panneau extérieur droit, à l'aide d'une clé Allen (clé à 6 pans)

Une fois le panneau démonté, vous pouvez dévisser les deux vis entourées en vert (voir photos ci-dessous).

Attention (IMPORTANT): ne pas toucher aux vis entourées en rouge, elles controllent l'orientation des miroirs et nécéssitent l'intervention d'un technicien pour les recalibrer.

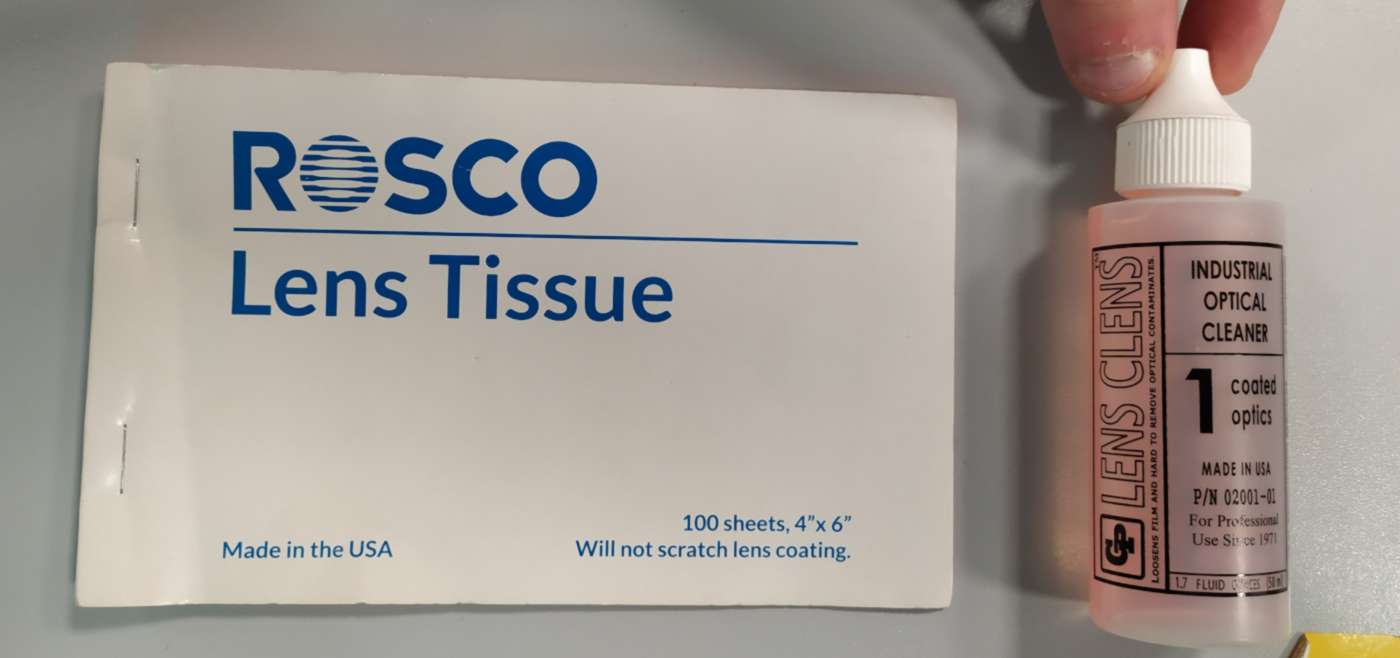

Produits d'entretien

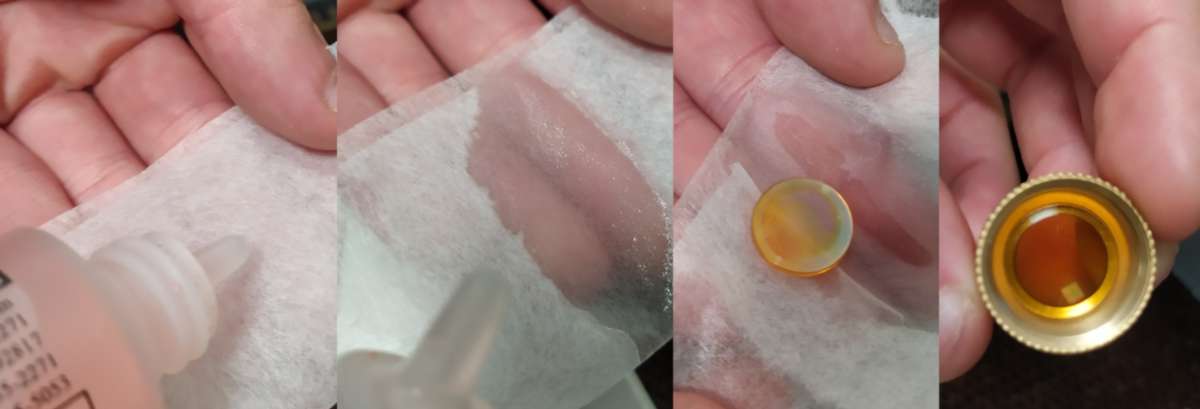

• découpez une demi feuille de tissu Rosco
• imbibez cette feuille avec le produit de nettoyage de lentille
• frottez doucement les deux faces des lentilles
