Machine Learning LeRobot avec SO-ARM101

Installation et prérequis

Prérequis pour l'entraînement et l'exécution d'un modèle d'IA :

  • Une carte graphique NVidia et une installation de Cuda
  • L'entrainement avec 100 épisodes et 100 000 steps a mis 12H sur une RTX 2080 Super de 2019
    • Il n'aboutit pas au bout de plus de 24H sur une Quadro P620 (via WSL2 et Docker)
  • L'exécution semble OK sur une Quadro P620

Installation sous Linux

wget https://repo.anaconda.com/miniconda/Miniconda3-latest-Linux-x86_64.sh
# Vérifier que la clé SHA256 de Miniconda3-latest-Linux-x86_64.sh ici : https://repo.anaconda.com/miniconda/ correspond à :
sha256sum ~/Miniconda3-latest-Linux-x86_64.sh
bash ~/Miniconda3-latest-Linux-x86_64.sh
source ~/.bashrc
  • Créer et activer l'environnement Conda
conda create -y -n lerobot python=3.10
conda activate lerobot
git clone https://github.com/huggingface/lerobot.git ~/lerobot
conda install ffmpeg=7.1.1 -c conda-forge
cd ~/lerobot && pip install -e ".[feetech]"
  • A chaque ouverture de Terminal l'environnement python conda est activé, voir au bas du ~/.bashrc
  • Pour éviter les conflits, on propose d'avoir un fichier ~/.bashrc_conda pour conda et un ~/.bashrc_ros pour ros

Astuces pour activer/désactiver l'environnement conda sans passer par la modification du ~/.bashrc :

  • Ne pas activer conda au démarrage : conda config --set auto_activate_base false
  • Ne pas configurer le shell pour initialiser conda au démarrage : conda init --reverse $SHELL

Installation Windows

  • Le compte utilisateur doit avoir les droits pour créer des raccourcis (liens symboliques) dans les sous-dossiers de C:\Users\$USER\lerobot\outputs\train\
  • Ils seront utilisés lors de l'entraînement pour créer un lien entre le dossier last et le dossier du dernier Checkpoint par ex. 100000
    • Le plus sûr est de travailler avec un compte administrateur
    • Il faut peut-être aussi les droits dans le dossier C:\Users\$USER\.cache\huggingface\lerobot\$HUGGINGFACE_USER
  • Installer Miniconda pour Windows : l'environnement de développement Python
  • Ouvrir Anaconda PowerShell Prompt
  • Créer et activer l'environnement Conda
conda create -y -n lerobot python=3.10
conda activate lerobot
git clone https://github.com/huggingface/lerobot.git ~/lerobot
  • Installer Pytorch pour la version de Cuda installée sur votre système (testé avec une version Cuda 127 installée et la version cu128 de Pytorch) et autres dépendances nécessaires
cd ~/lerobot
# pip install av poetry-core
conda install ffmpeg=7.1.1 -c conda-forge
pip3 install --pre torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu128
pip install -e ".[feetech]"

Récupérer les infos système pour débuguer l'installation si les scripts basculent sur le cpu :

  • python lerobot/scripts/display_sys_info.py
  • python -m torch.utils.collect_env
  • python -c "import torch; print(torch.cuda.is_available())" && nvcc -V
  • cf.  https://github.com/huggingface/lerobot/issues/928 > Here for additional information of my full installation.

    Banc de Machine Learning LeRobot

    Configurer les servomoteurs

    La carte FE-URT-1 fournie par Feetech n'est pas détectée sous Ubuntu à cause d'un conflit avec un paquet de brail. On le désinstalle :

    sudo apt-get autoremove brltty

    https://askubuntu.com/questions/1321442/how-to-look-for-ch340-usb-drivers/1472246#1472246

    https://github.com/huggingface/lerobot/blob/main/examples/10_use_so100.md#c-configure-the-motors

    • Brancher la carte
    • Trouver l'interface USB sur laquelle est branchée la carte
    python lerobot/scripts/find_motors_bus_port.py
      • Sous Linux, par ex. /dev/ttyACM0 ou /dev/ttyUSB0
      • Sous Windows, par ex. COM13 ou COM14
    • Sous Linux, Changer les droits sur les interfaces USB
    sudo chmod 666 /dev/ttyACM0
sudo chmod 666 /dev/ttyACM1
    • Ouvrir Codium > File > Open Folder > admin_ros/lerobot
    • Modifier le fichier de config

    gedit ~/lerobot/lerobot/common/robot_devices/robots/configs.py

    • Chercher la config du So100 en ligne 436 class So100RobotConfig(ManipulatorRobotConfig):
    • Remplacer port="/dev/tty.usbmodem58760431091", pour le leader_arms (L446) et le follower_arms (L463) par le port découvert
    • Brancher les servos un à un à la carte puis lancer le script d'initialisation, en incrémentant l'ID à chaque fois :
    python lerobot/scripts/configure_motor.py \
  --port /dev/tty.usbmodem58760432961 \
  --brand feetech \
  --model sts3215 \
  --baudrate 1000000 \
  --ID 1
    • Au fur et à mesure les brancher en série et/ou noter l'ID sur le moteur
    • Les servos sont bougés à leur position centrale et l'offset mis à 0

    Ne plus bouger les servos jusqu'à l'assemblage

    Construction et assemblage mécanique

    Une version 101 est sortie en 05/2025. Le Leader est plus simple à assembler, et plus besoin de démonter les servos pour enlever un engrenage et les rendre passifs. Il suffit d'acheter le kit de 6 servos avec 3 rapports de transmission différents :

    Astuces pour l'assemblage

    • Mettre une vis sur l'arbre moteur et l'axe passif (à l'opposée de l'arbre moteur) quand il y a la place d'en mettre une (vérifier qu'il y aura la place après assemblage des éléments autour du moteur)
    • Ne plus bouger les servos après leur initialisation qui les met à l'angle 0. Dans l'idéal, assembler les éléments de manière à ce que le robot soit en configuration initiale avec tous les moteurs à 0

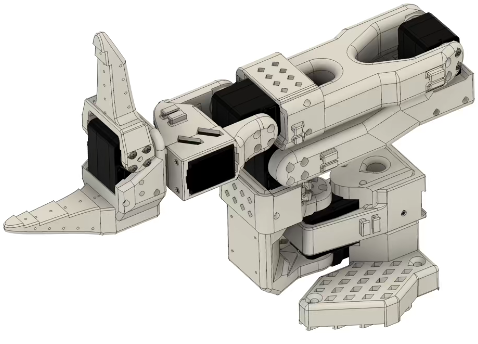

    • En pratique, on monte le robot dans la configuration ci-dessous. C'est l'étape de calibration qui permettra de définir un offset pour que le zéro des moteurs corresponde au modèle cinématique du SO-ARM10X


    • Il est possible d'ajouter un offset dans la configuration des servomoteurs, par exemple via les scripts du projet LeRobot
    • Attention si vous démarrez le robot sous ROS avant d'avoir lancer la calibration LeRobot qui fixe l'Offset dans les servomoteurs, vous risquez de casser le robot

    Agencement des caméras et robots

    Le nombre, le positionnement et la qualité des caméras sont importants pour la qualité du DataSet :

    Au FabLab de IUT Haguenau


    Calibration des caméras

    https://huggingface.co/docs/lerobot/cameras

    Utilisation de LeRobot

    • Activer l'environnement conda lerobot
      cd ~/lerobot
      conda activate lerobot

    python lerobot/scripts/find_motors_bus_port.py

    nano lerobot/common/robot_devices/robots/configs.py

    python lerobot/scripts/control_robot.py   --robot.type=so101   --robot.cameras='{}'   --control.type=teleoperate



    Calibration robot et configuration caméras

    python -m lerobot.calibrate     --teleop.type=so101_leader  --teleop.port=/dev/ttyACM0 --teleop.id=leader_arm_fan1

    python -m lerobot.calibrate     --robot.type=so101_follower     --robot.port=/dev/ttyUSB0 --robot.id=follower_arm_fan1

    Téléopération

    python -m lerobot.teleoperate \
    --robot.type=so101_follower \
    --robot.port=/dev/ttyUSB0 \
    --robot.id=follower_arm_fan1 \
    --robot.cameras="{ top: {type: opencv, index_or_path: 2, width: 640, height: 480, fps: 30},follower: {type: opencv, index_or_path: 4, width: 640, height: 480, fps: 30}}" \
    --teleop.type=so101_leader \
    --teleop.port=/dev/ttyACM0 \
    --teleop.id=leader_arm_fan1 \
    --display_data=true

    Rejouer dataset en local :

    python -m lerobot.replay \
    --robot.type=so101_follower \
    --robot.port=/dev/ttyUSB0 \
    --robot.id=follower_arm_fan1 \
    --dataset.repo_id=gautz/18650-test1-10ep \
    --dataset.episode=0 # choose the episode you want to replay

    Machine Learning

    Enregistrer dataset en local :

    python -m lerobot.record \
    --robot.type=so101_follower \
    --robot.port=/dev/ttyUSB0 \
    --robot.id=follower_arm_fan1 \
    --robot.cameras="{ top: {type: opencv, index_or_path: 2, width: 640, height: 480, fps: 30},follower: {type: opencv, index_or_path: 4, width: 640, height: 480, fps: 30}}" \
    --teleop.type=so101_leader \
    --teleop.port=/dev/ttyACM0 \
    --teleop.id=leader_arm_fan1 \
    --display_data=true \
    --dataset.repo_id=gautz/18650-test1-10ep \
    --dataset.episode_time_s=10 \
    --dataset.reset_time_s=10 \
    --dataset.num_episodes=10 \
    --dataset.single_task="Pick red 18650 battery place black box" \
    --dataset.push_to_hub=False

    Entrainer en local avec le cpu

    python lerobot/scripts/train.py \
  --dataset.repo_id=gautz/18650-test1-10ep \
  --policy.type=act \
  --output_dir=outputs/train/act_so101_18650-test1-10ep \
  --job_name=act_so101_18650-test1-10ep \
  --policy.device=cpu # \
  --wandb.enable=false # true

    Entrainer en local avec le GPU

    python lerobot/scripts/train.py \
  --dataset.repo_id=gautz/18650-test1-10ep \
  --policy.type=act \
  --output_dir=outputs/train/act_so101_18650-test1-10ep \
  --job_name=act_so101_18650-test1-10ep \
  --policy.device=cuda \
  --wandb.enable=false

    Enregistrer un dataset d'évaluation d'un modèle à un checkpoint donné :

    python -m lerobot.record  \
--robot.type=so101_follower \
--robot.port=/dev/ttyUSB0 \
--robot.cameras="{ top: {type: opencv, index_or_path: 2, width: 800, height: 600, fps: 30},follower: {type: opencv, index_or_path: 4, width: 800, height: 600, fps: 30}}" \
--robot.id=follower_arm_fan1 \
--display_data=false \
--dataset.repo_id=gautz/eval_act_18650-test2-100ep \
--dataset.single_task="Pick red 18650 battery place black box" \
--policy.path=outputs/train/act_so101_18650-test2-100ep/checkpoints/last/pretrained_model \
--dataset.push_to_hub=False

    Visualiser et rejouer des DataSets (avant hardware refactor)

    • Visualiser un DataSet

    python lerobot/scripts/visualize_dataset.py     --repo-id lerobot/pusht     --root ./my_local_data_dir     --local-files-only 1     --episode-index 0

    python lerobot/scripts/visualize_dataset_html.py \
  --repo-id cadene/act_so100_5_lego_test_080000 \
  --local-files-only 1
    • Rejouer un DataSet (ou une évaluation de modèle) sur le robot
    python lerobot/scripts/control_robot.py \
  --robot.type=so101 \
  --control.type=replay \
  --control.fps=30 \
  --control.repo_id=cadene/act_so100_5_lego_test_080000 \
  --control.episode=0
    • Rejouer la Policy cadene/act_so100_5_lego_test_080000 du modèle ACT pour le SO-ARM101
      • En sauvegardant l'évaluation dans outputs/eval/act_so100_5_lego_test_080000_haguenau
    python lerobot/scripts/control_robot.py \
  --robot.type=so101 \
  --control.type=record \
  --control.fps=30 \
  --control.single_task="Grasp a lego block and put it in the bin." \
  --control.repo_id=outputs/eval/act_so100_5_lego_test_080000_haguenau \
  --control.tags='["tutorial"]' \
  --control.warmup_time_s=5 \
  --control.episode_time_s=30 \
  --control.reset_time_s=30 \
  --control.num_episodes=10 \
  --control.push_to_hub=false \
  --control.policy.path=cadene/act_so100_5_lego_test_080000

    Sources

    https://wiki.seeedstudio.com/lerobot_so100m/
