Animation LittleBot (2h30)

🤖 Introduction au projet – Le LittleBot

🎯 Qu’est-ce que le LittleBot ?

Le LittleBot est un petit robot éducatif que tu peux programmer toi-même !
Il est équipé de :

  • deux roues avec des servomoteurs RC 360° pour avancer, reculer ou tourner,

  • un capteur Ă  ultrasons pour "voir" ce qu’il y a devant lui,

  • et un cerveau : une carte Arduino Nano.

🧠 À quoi sert ce projet ?

Ce projet te permet de découvrir la robotique et la programmation en t’amusant.
Tu vas apprendre Ă  :

  1. Programmer le robot avec des blocs dans mBlock (comme des LEGO numériques),

  2. ContrĂ´ler les roues du robot,

  3. Utiliser un capteur pour éviter les obstacles,

  4. Faire un robot autonome, comme un vrai petit véhicule intelligent !

🟨 Étape 1 – Découverte de mBlock

🧩 1. Présentation de mBlock

mBlock est un logiciel de programmation qui utilise des blocs colorés qu’on assemble comme des briques de LEGO.
Il est basé sur Scratch, mais adapté pour programmer des robots comme le LittleBot.

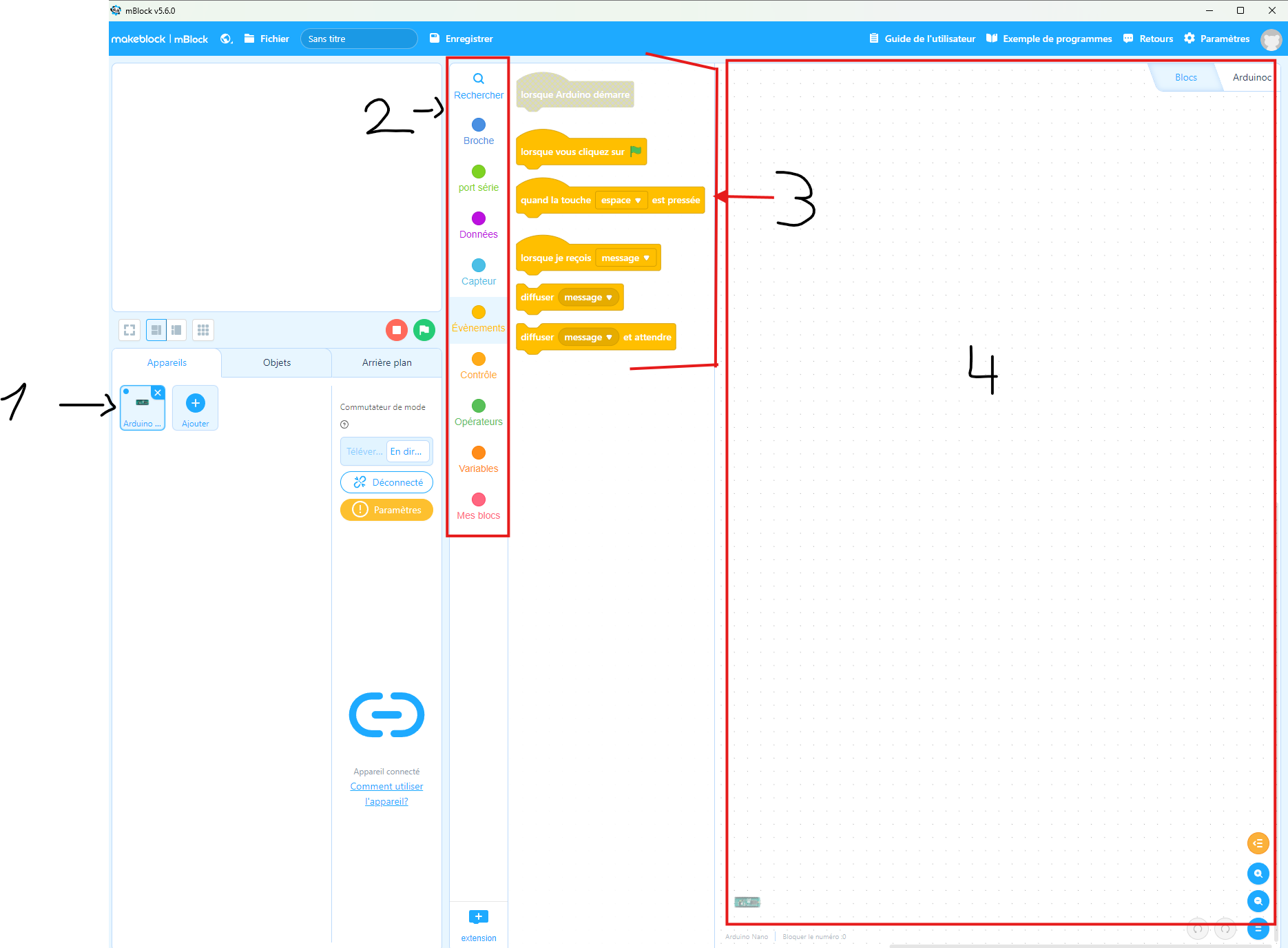

1) Appareil que nous programmons, ici nous sommes avec un Arduino nano

2) Catégorie de bloc de programmation

3) Bloc de programmation (à glisser dans l'interface de dépôt de bloc pour la programmation)

4) Interface de dépôt de bloc pour la programmation


🟩 Étape 2 – Qu’est-ce qu’un Arduino Nano ?

🧠 C’est quoi un Arduino Nano ?

Un Arduino Nano est une petite carte électronique :


C’est le « cerveau » du robot.

Il reçoit des instructions depuis l’ordinateur (grâce à mBlock), et il contrôle les moteurs et les capteurs du robot…
Dans le LittleBot, l’Arduino Nano permet de :

  • Lire les informations du capteur Ă  ultrasons (ex : distance),

  • ContrĂ´ler les servomoteurs,

  • ExĂ©cuter des actions (avancer, reculer, s’arrĂŞter…).

🧠 On peut dire que tu écris un programme avec mBlock et que l’Arduino le suit à la lettre.

🟦 Étape 3 – Qu’est-ce qu’un servomoteur RC 360° ?

🔄 Qu’est-ce qu’un servomoteur RC 360° ?

Un servomoteur RC 360° (ou « continu ») est un petit moteur qui peut tourner en continu dans les deux sens (comme une roue), contrairement aux servos classiques qui ne tournent que sur un angle limité (en général 180° maximum).

⚙️ À quoi ça sert dans un robot comme le LittleBot ?

Dans le LittleBot, ces servos sont utilisés pour faire tourner les roues du robot. En envoyant des signaux différents, on peut :

  • Faire avancer le robot (les deux roues tournent en avant),

  • Faire reculer le robot (les deux roues tournent en arrière),

  • Faire tourner (une roue avance, l’autre recule ou reste fixe).

🎛️ Comment on contrôle la vitesse et le sens ?

Pour commencer un programme, on commence toujours par le bloc 'lorsque Arduino démarre'


Ensuite, on va indiquer à l'Arduino nano que l'on veut que notre programme fonctionne tout le temps grâce au bloc 'pour toujours' dans la catégorie 'Contrôle'.


Et maintenant, nous allons faire fonctionner notre servomoteur. Allez dans la catégorie 'Servo360' et prendre le bloc 'servo 9 tourne à 0'.


Comment fonctionne ce bloc ?


        Numéro de broche                        vitesse du servomoteur, dans un sens entre [-100 et 0[ et dans l'autre entre ]0 et 100]). A 0 on est donc à l'arrêt

Attention ce bloc ne contrôle qu'un seul moteur, nos servomoteurs sont branchés sur les broches numéros 10 et 9.

Comment téléverser le code dans l'arduino nano?

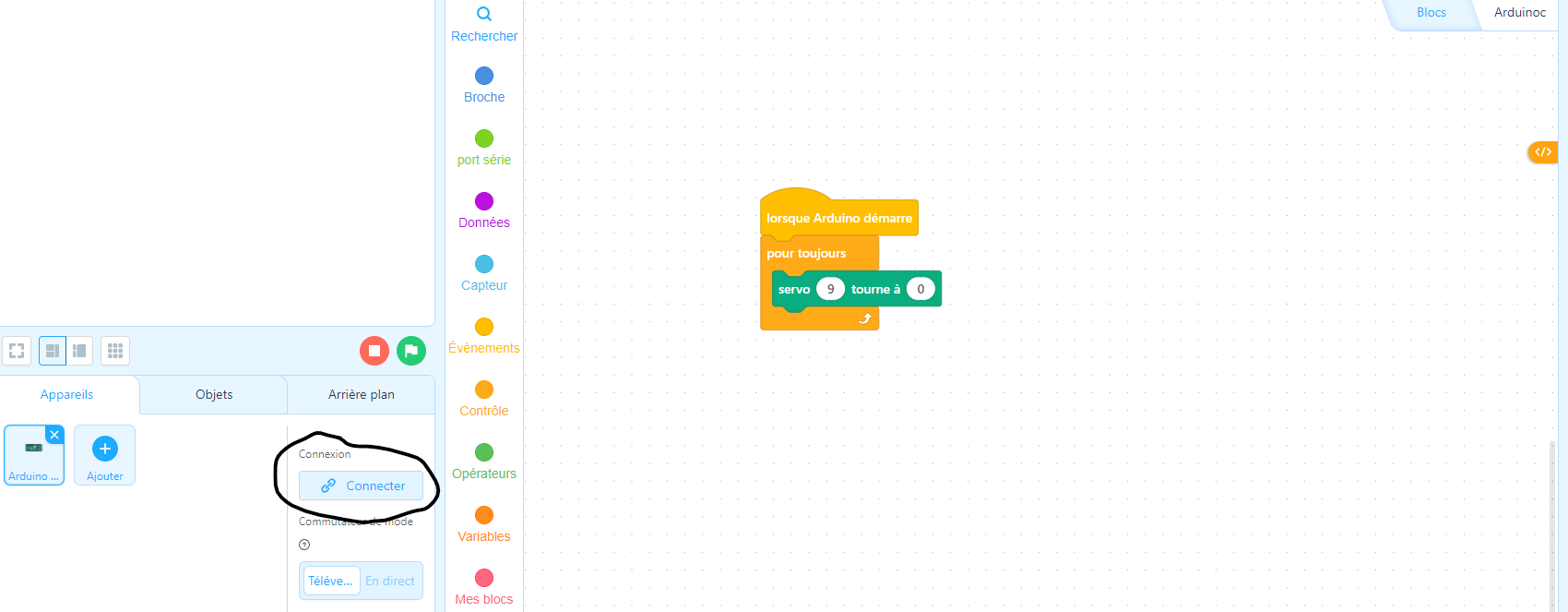

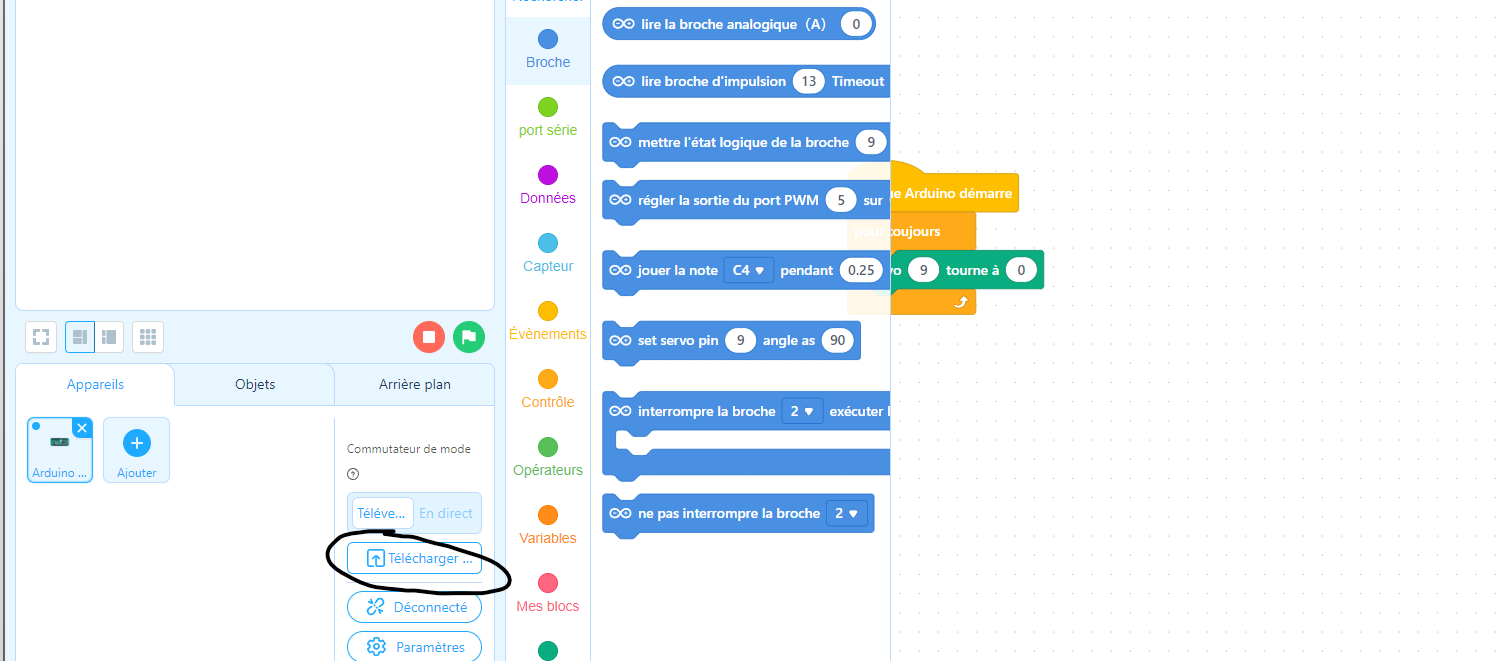

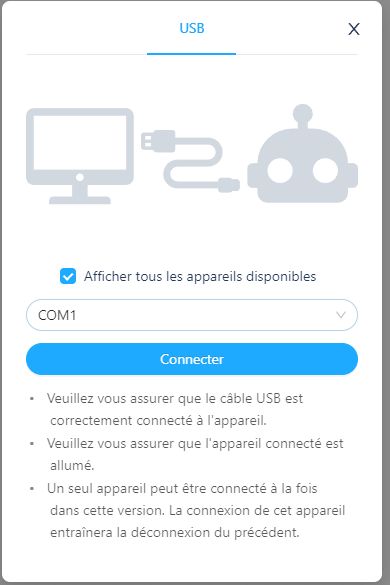

Sélectionner un appareil disponibles, si le programme ne se téléverse pas vous n'aurez cas vous déconnecter de l'appareil que vous avez choisis et essayer avec un autre. Cliquer sur 'Connecter' puis 'Télécharger le code'.


Chaque exercice est Ă  faire valider par un animateur

Exercice n°1 :

Faire bouger les deux servomoteurs

Exercice n°2 :

Faire bouger les deux servomoteurs dans le mĂŞme sens afin que le robot aille vers l'avant

Exercice n°3 :

Faire avancer le robot pendant quelques secondes, et le faire faire revenir.

🛑 Étape 4 : Détecter un obstacle avec le capteur à ultrasons

📡 Qu’est-ce qu’un capteur à ultrasons ?

Le capteur à ultrasons permet au robot de "voir" ce qu’il y a devant lui… sans yeux 👀 !

🟠 Il envoie un son très aigu (inaudible pour nous) et mesure le temps que met l’écho à revenir.

👉 Plus l’écho revient vite, plus l’objet est proche.
👉 Plus il met du temps, plus l’objet est loin.

Dans un premier temps nous allons apprendre Ă  utiliser le capteur Ă  ultrasons.

Allez faire un tour sur cette page ! : (ne pas réaliser la partie câblage ni le code en C avec arduino IDE)

https://innovation.iha.unistra.fr/books/robotique-educative/page/quest-ce-quun-capteur-a-ultrasons

Maintenant que vous savez utilisez le capteur Ă  ultrasons, passons Ă  la suite.



Nouveaux blocs utilisables :

- Les conditions :

🧠 Les blocs de condition permettent au robot de prendre des décisions.

Comme dans la vie de tous les jours :

👉 "S’il pleut, je prends mon parapluie."

En programmation, c’est pareil :

👉 "Si un obstacle est devant moi, je m’arrête."




- Les opérations :

🧠 Les blocs d’opérations servent à faire des calculs ou des comparaisons.


A vous de choisir les blocs les plus pertinents et les essayer ! N'oubliez pas tout les blocs que vous avez vue depuis le début de l'animation !



Exercice n°4 :

Programmer le Littlebot pour faire en sorte qu'il s'arrĂŞte lorsqu'il croise un obstacle Ă  moins de 10 cm de lui

🚗 Étape 5 : Esquiver un obstacle

Exercice n°5 :

Maintenant que le Littlebot arrive Ă  s'arrĂŞter lorsqu'il croise un obstacle, faites en sorte qu'il l'esquive comme le ferait un robot aspirateur!
