Modélisation en 3D du couvercle

Préparation de la séance (Pour l'animateur) :

Avant de commencer à modéliser en 3D notre pièce, veuillez consulter les pages suivantes :

• Cette page expliquant comment créer une classe sur Tinkercad (utile pour le travail en groupe ou en classe).
• Cette page expliquant comment utiliser Tinkercad pour créer un modèle 3D (une séance pour apprendre à utiliser tinkercad avant de modéliser la pièce finale peut-être envisagé)

Début de la séance :

Commençons à modéliser en 3D le couvercle de la poubelle à couvercle automatique.

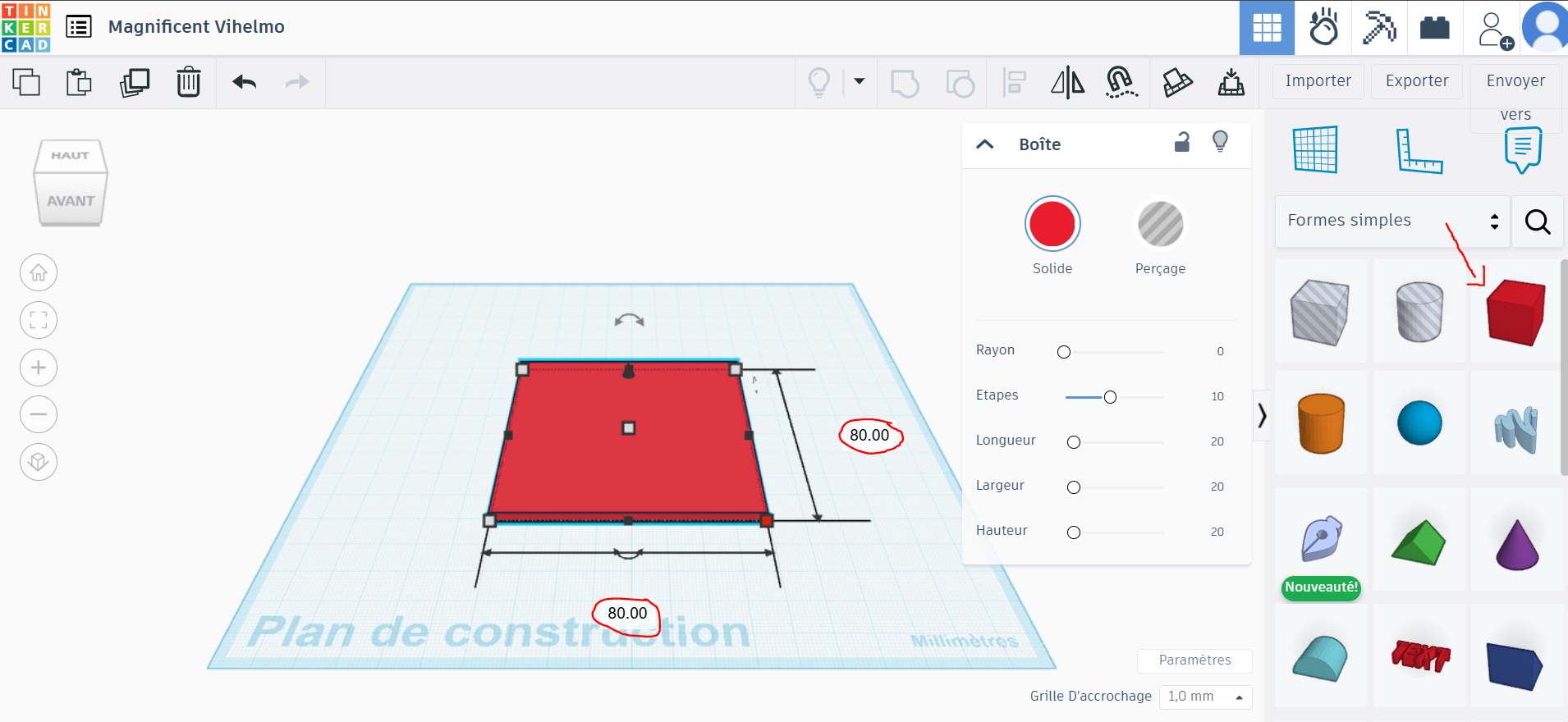

Réaliser un pavé droit de dimension :

• 80 mm de Longueur
• 80 mm de largeur
• 3 mm de hauteur

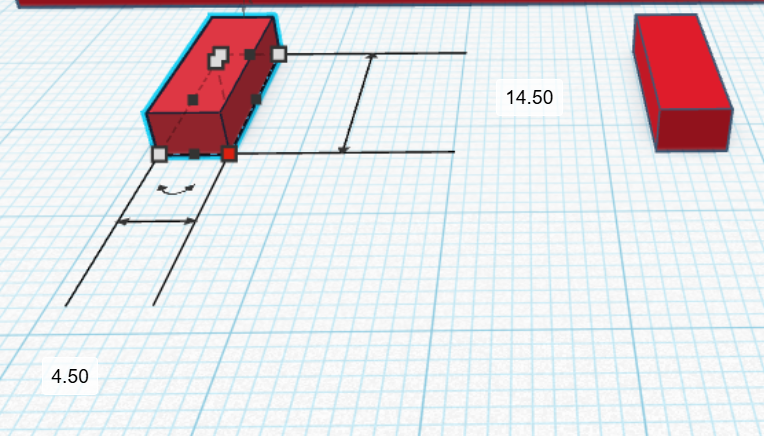

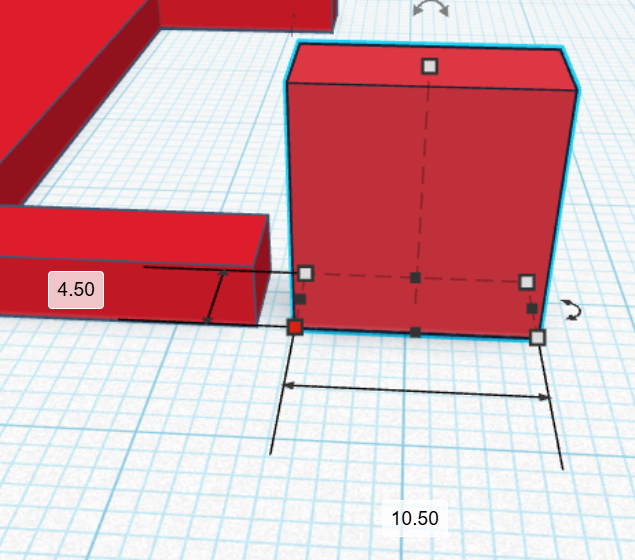

Ajouter deux pavés droits de dimensions :

• 21 mm de longueur

• 4 mm de largeur
• 3 mm de hauteur

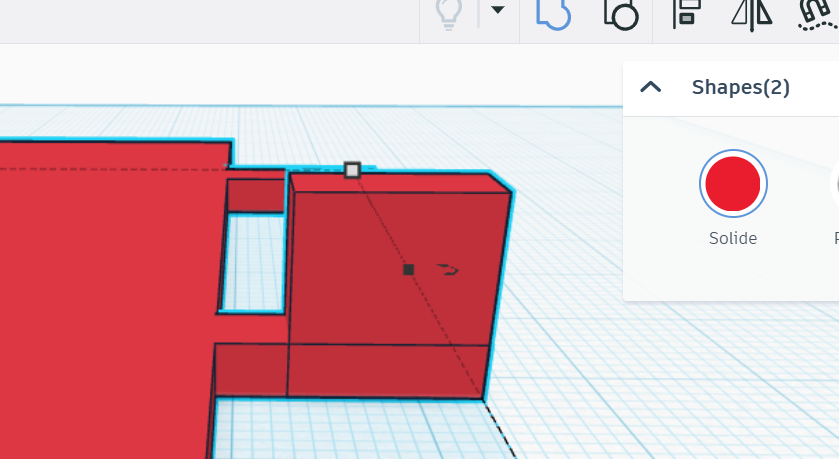

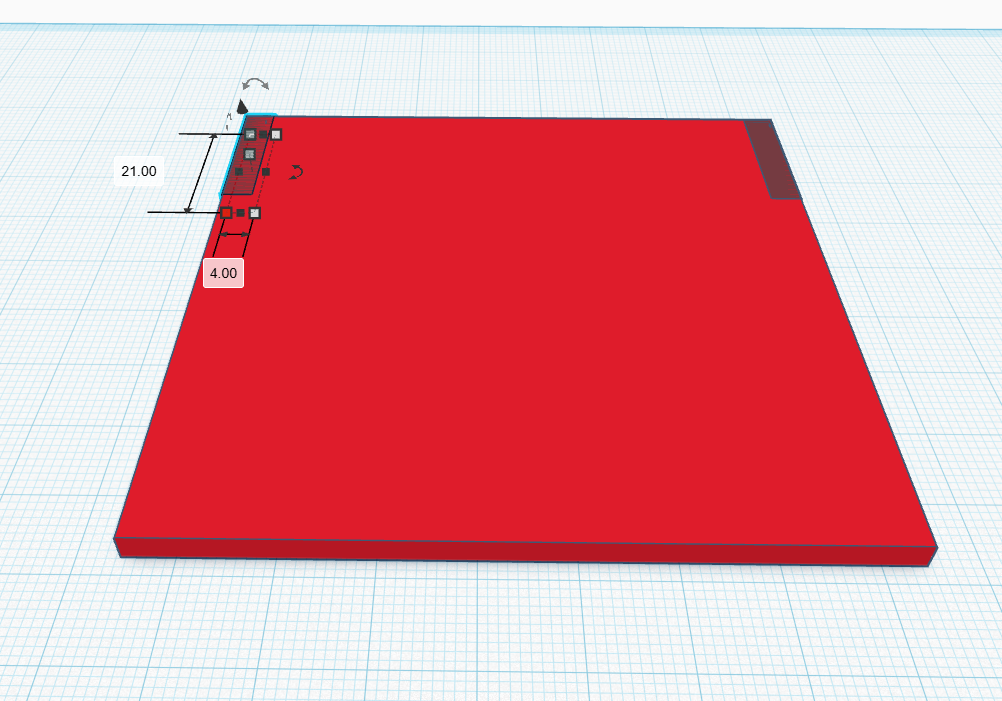

Utiliser le mode "perçage" sur ces blocs, puis les placer dans les coins supérieurs gauche et droite du pavé droit comme indiqué ci-dessous.

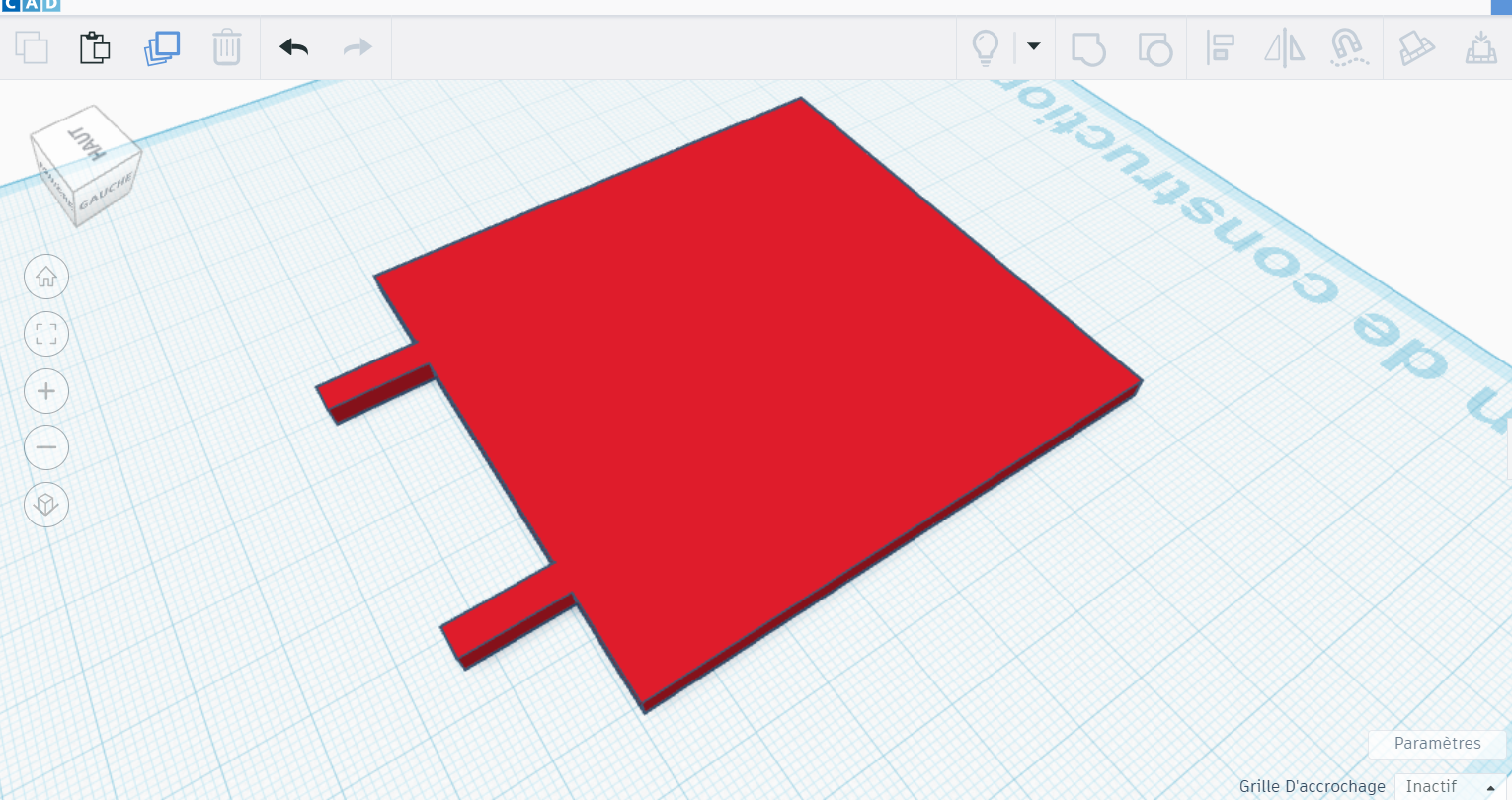

Sélectionner tout le modèle en appuyant sur les touches "CTRL + A" de votre clavier et utiliser l'outil "Regrouper en union" (Ou les touches "CTRL + G" de votre clavier.

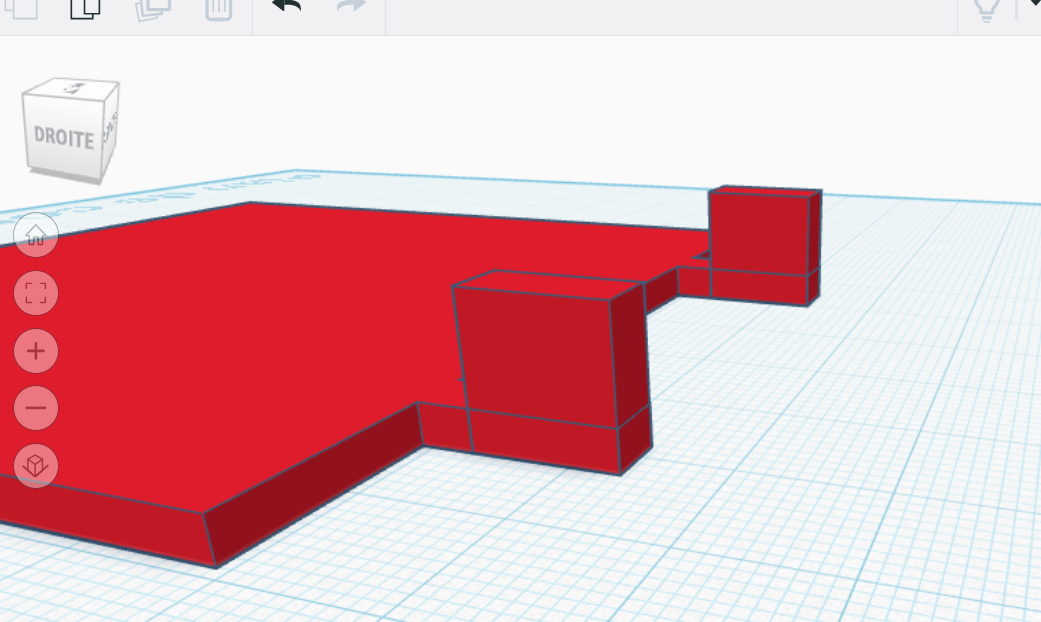

Ajouter 2 cylindres de dimensions :

• 3 mm de longueur
• 3 mm de largeur
• 3 mm de hauteur

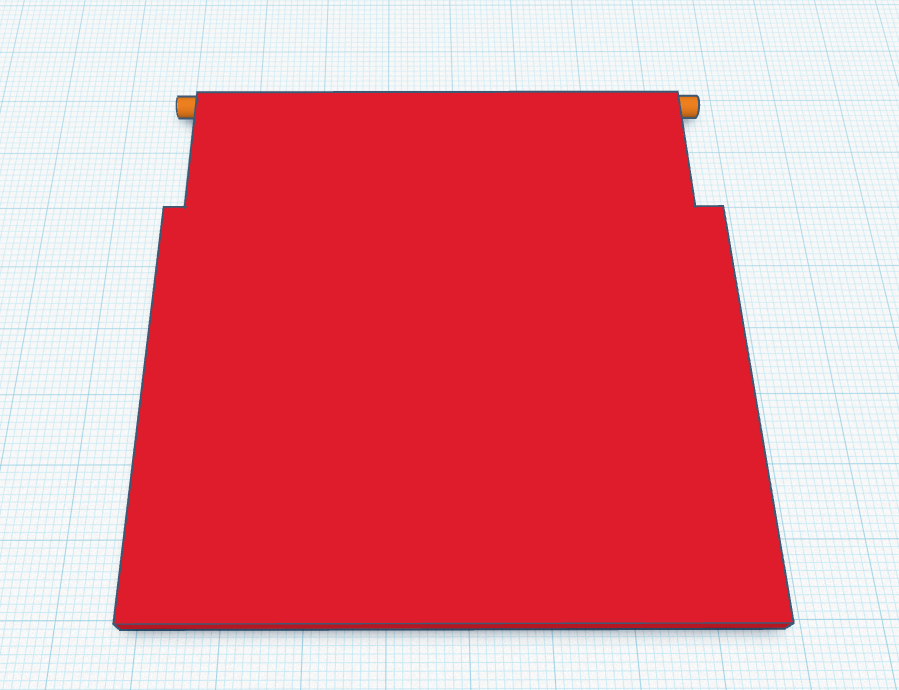

Et positionnez-les comme indiqué sur l'image ci-dessous.

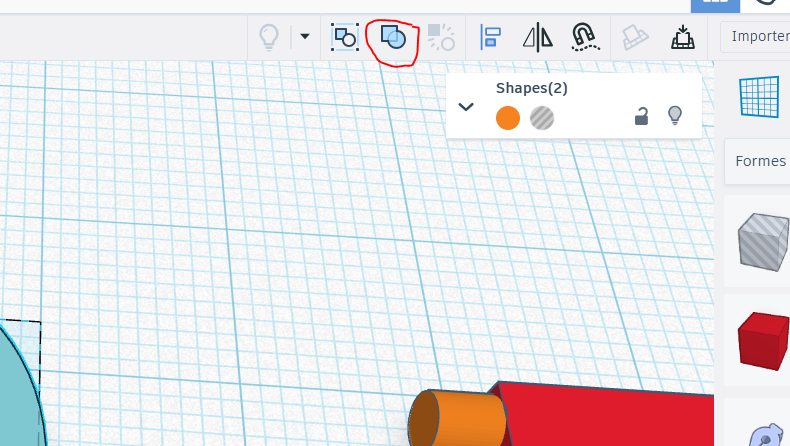

Puis regrouper le tout.

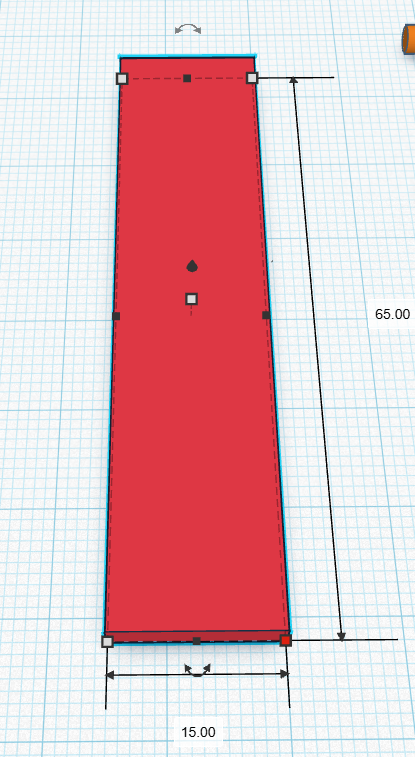

Ajouter un cube et le modifier pour obtenir les dimensions suivantes :

• 65 mm de longueur
• 15 mm de largeur
• 3 mm de hauteur

Ensuite, ajouter un "toit arrondi" et le modifier pour obtenir les dimensions suivantes :

• 15 mm de longueur
• 10 mm de largueur
• 3 mm de hauteur

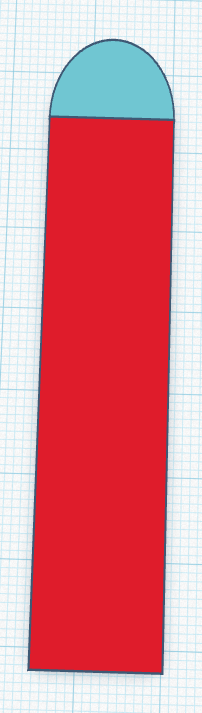

Le positionner en haut du pavé précédemment créé.

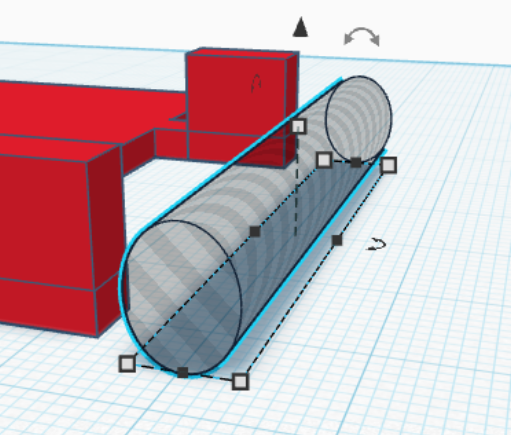

Après cela, ajouter un cylindre de dimensions :

• 3 mm de longueur
• 3 mm de largueur
• 3 mm de hauteur

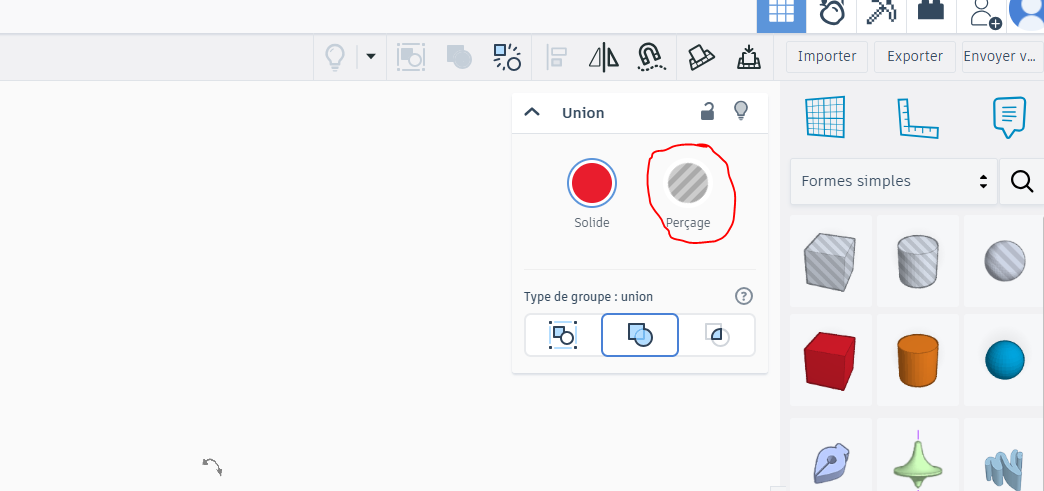

Puis le mettre en mode "perçage".

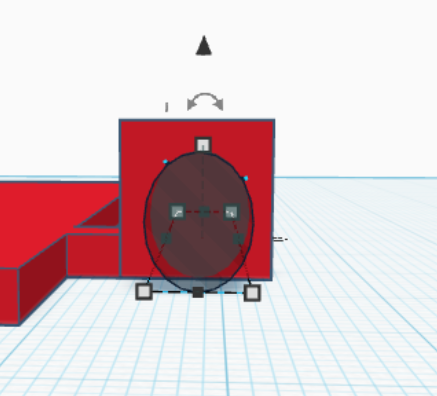

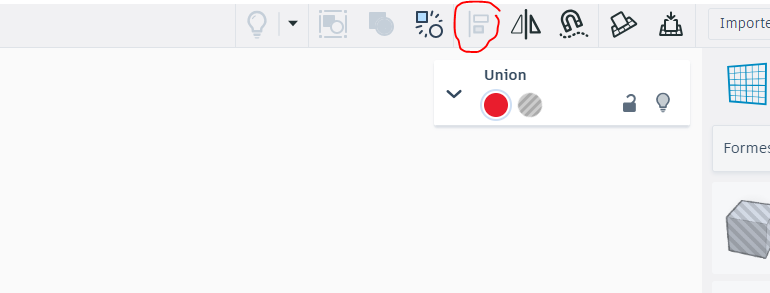

Maintenant, il faut le positionner au centre de notre toit arrondi. Pour cela utiliser l'outil "Aligner" :

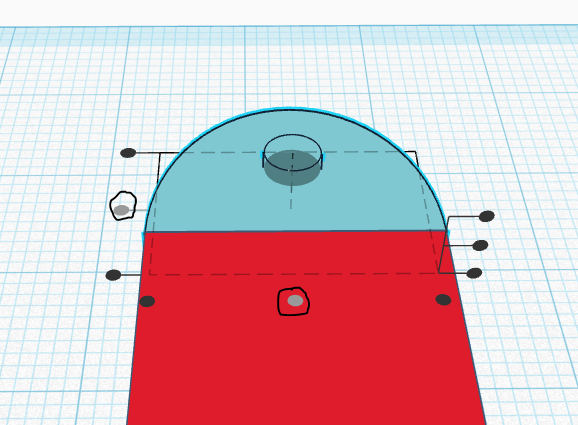

et positionner notre cylindre au centre comme l'image ci-dessous :

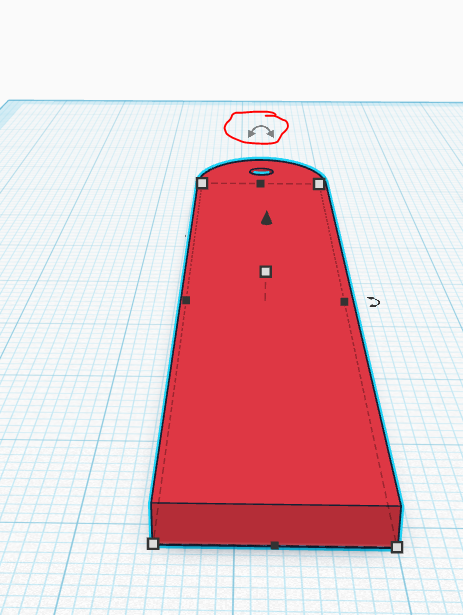

Puis, regrouper le tout ensemble (CTRL + G) :

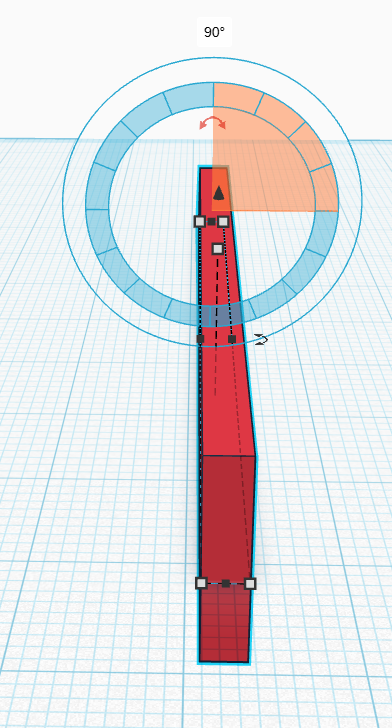

Après cela, faites une rotation de 90° à notre modèle 3D.

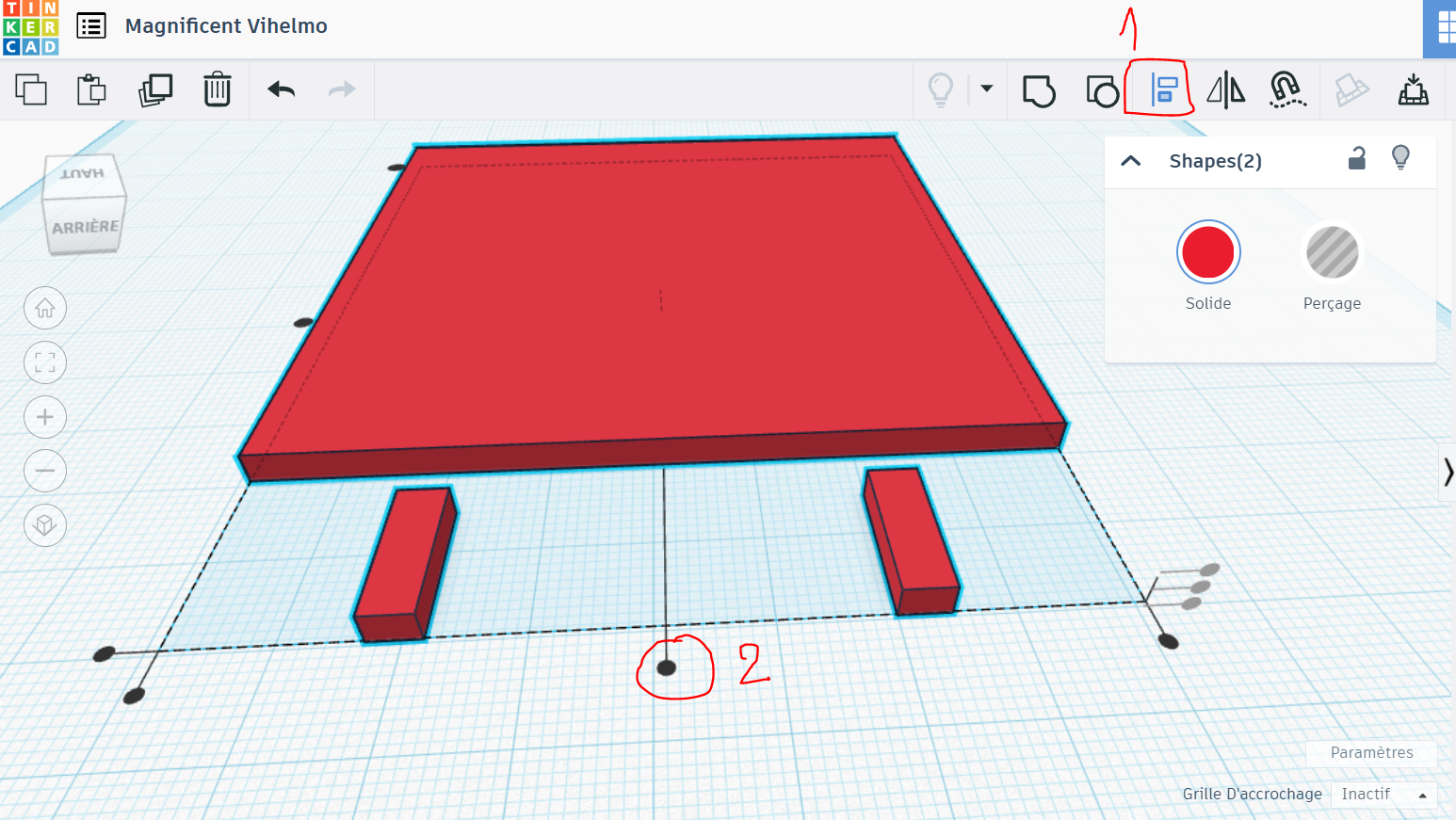

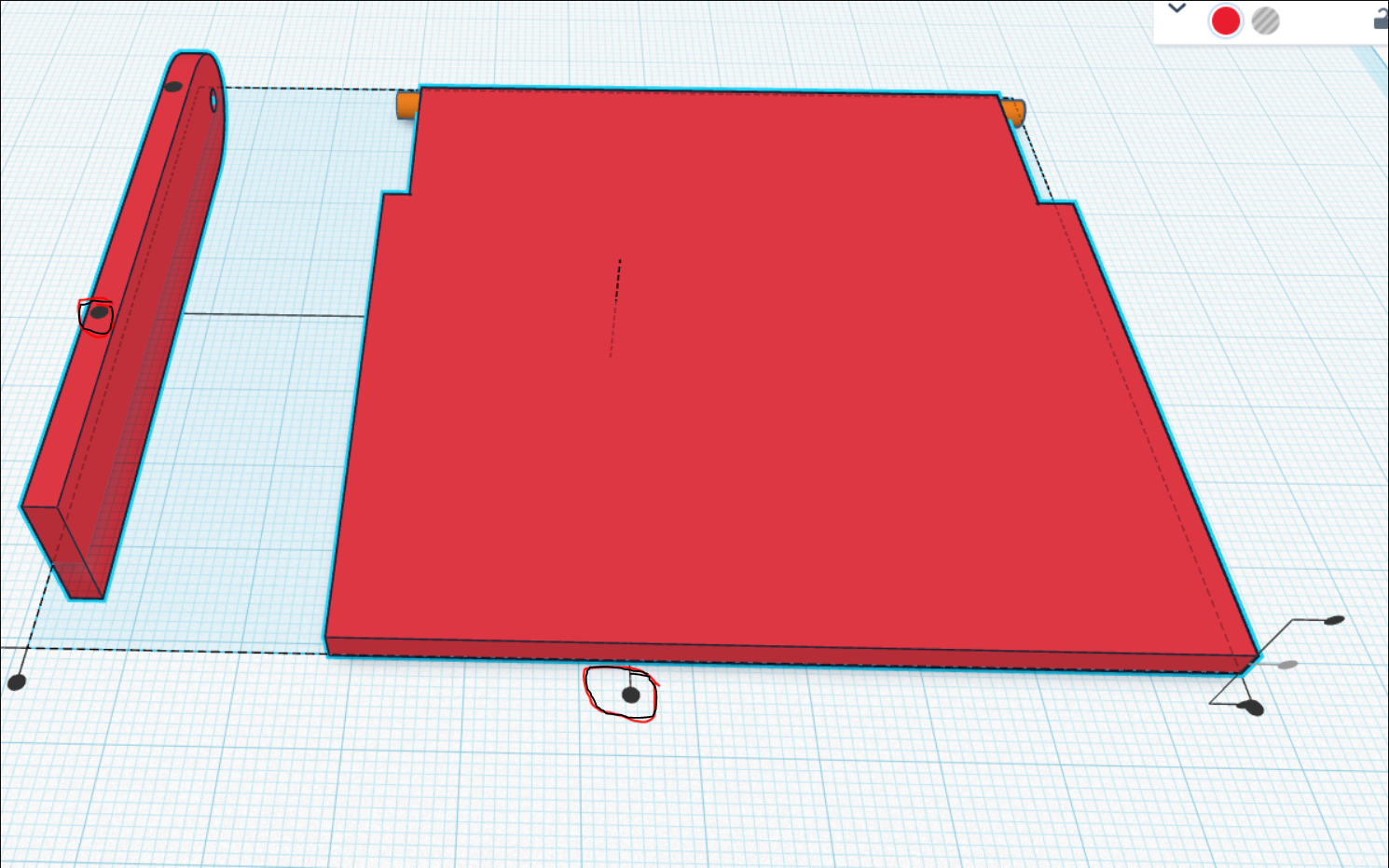

Ensuite, positionner la forme au centre de notre base en utilisant l'outil "Aligner" :

Il faut à présent faire avancer de 22 mm notre forme par rapport à notre base.

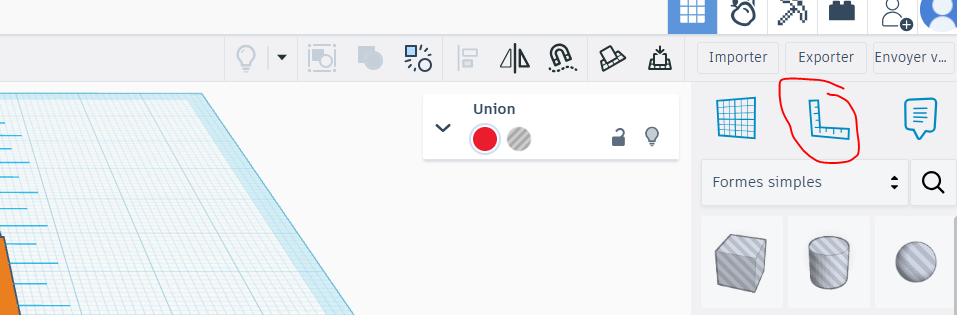

Pour cela, utiliser l'outil "Règle" comme indiqué ci-dessous :

et la positionner au niveau de notre base :

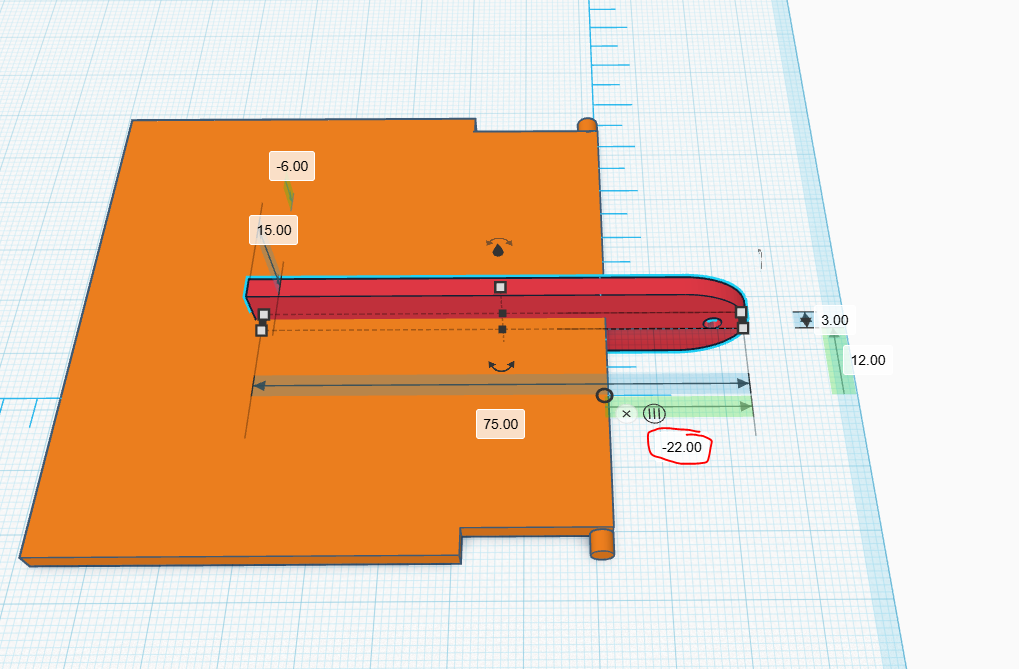

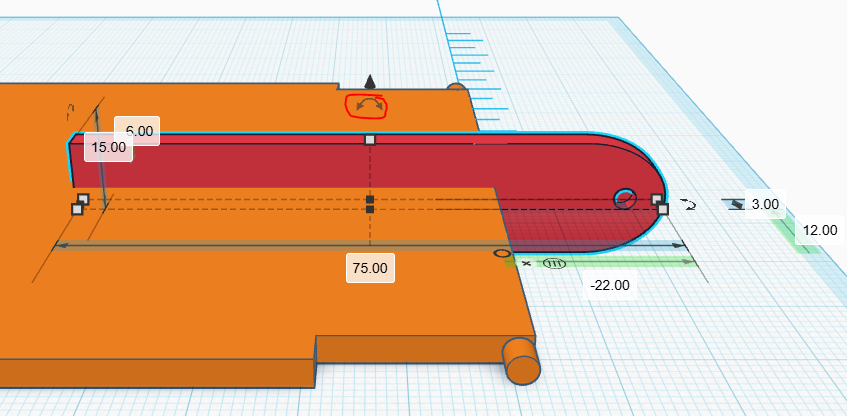

Déplacer notre forme de -22 mm :

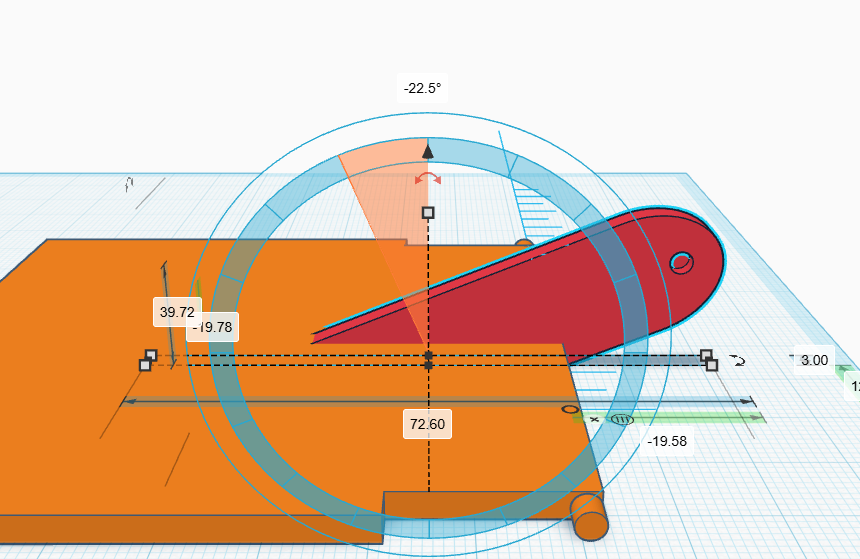

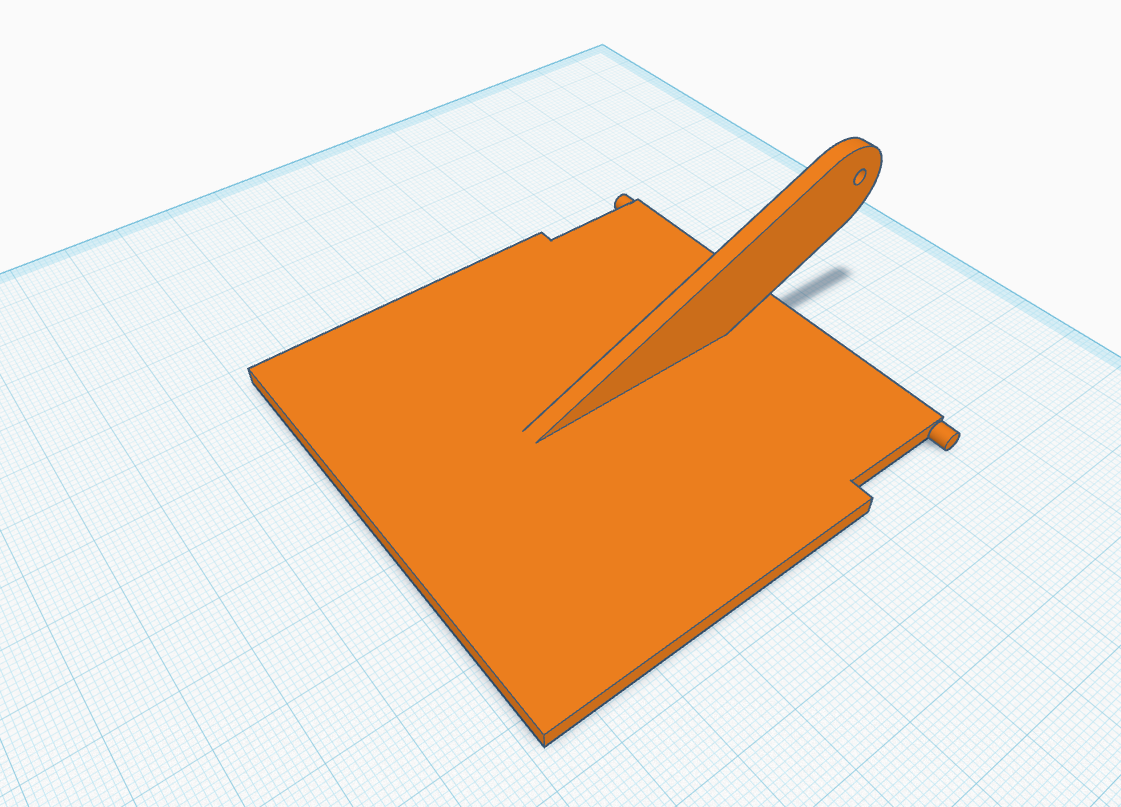

Faites une rotation (de -22.5° ou 22.5° en fonction du sens dans lequel vous travaillez) comme ci-dessous :

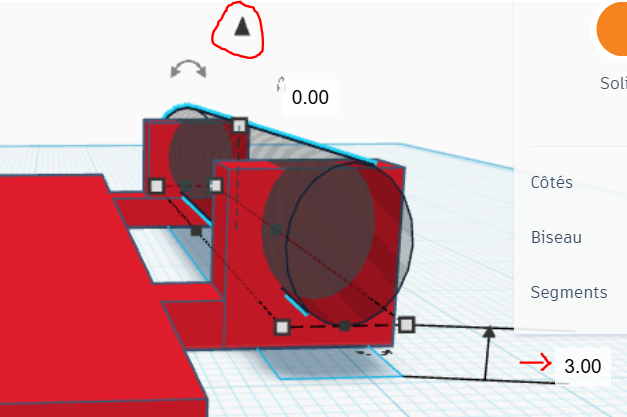

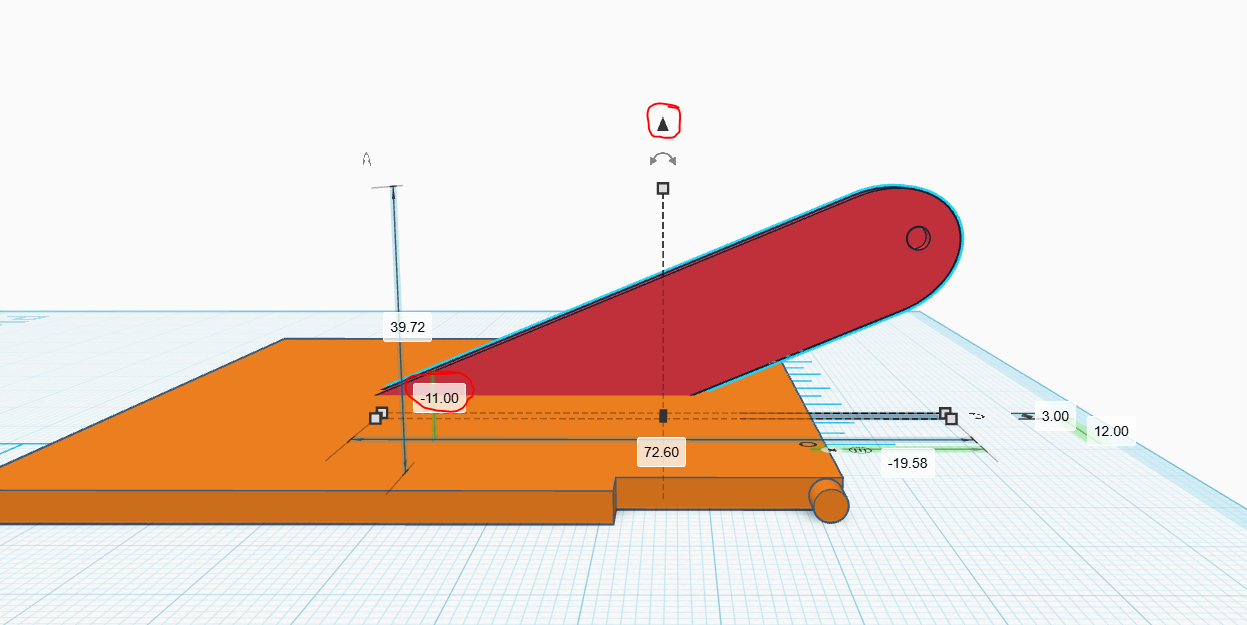

Utiliser la flèche verticale (voir image ci-dessous) pour mettre la pièce à -11 mm de haut :

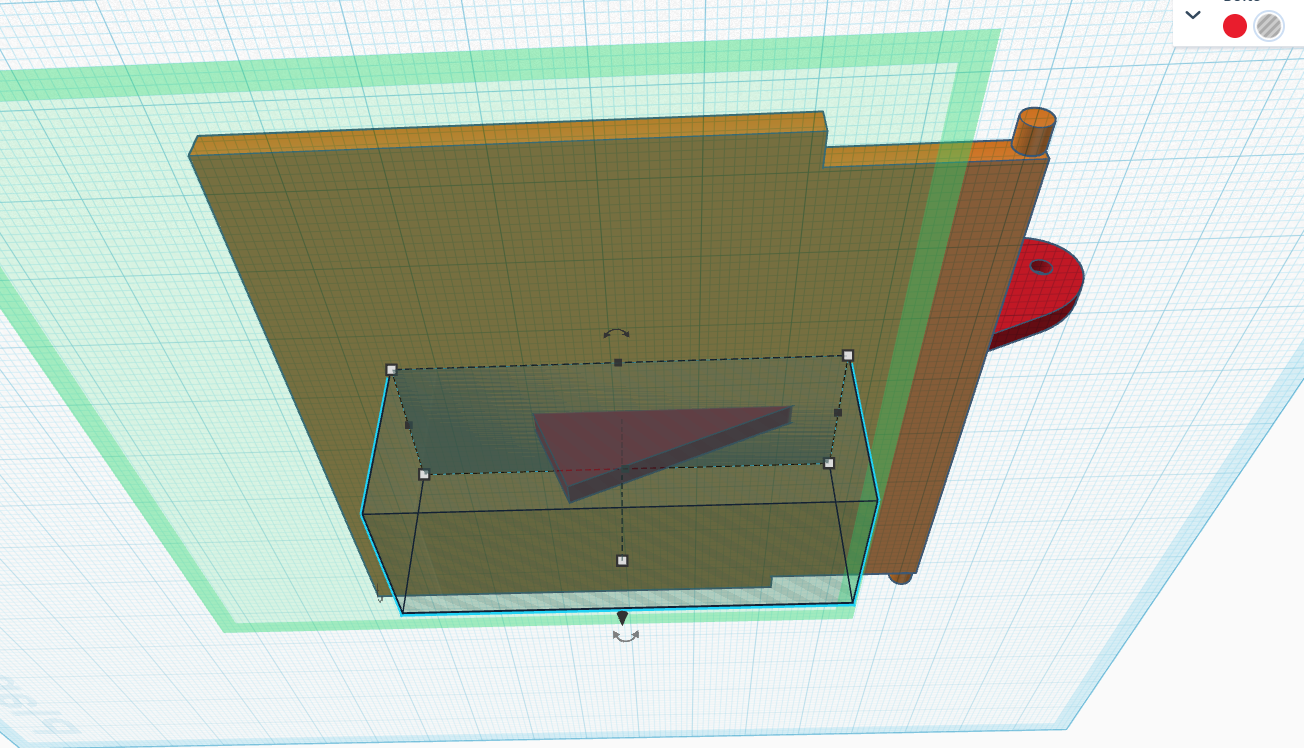

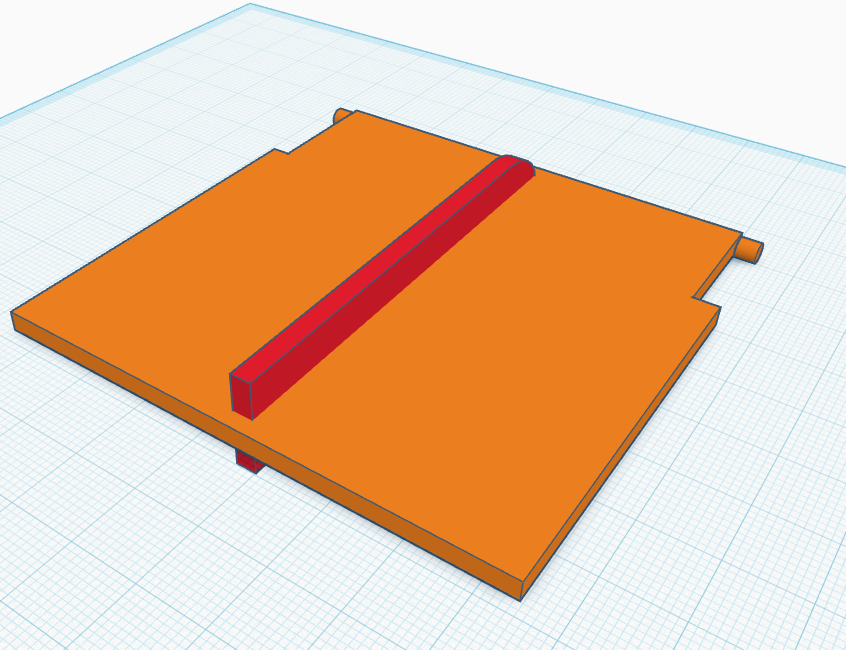

Supprimer le reste de notre forme en créant un nouveau bloc en mode "perçage" et le positionner sous la pièce.

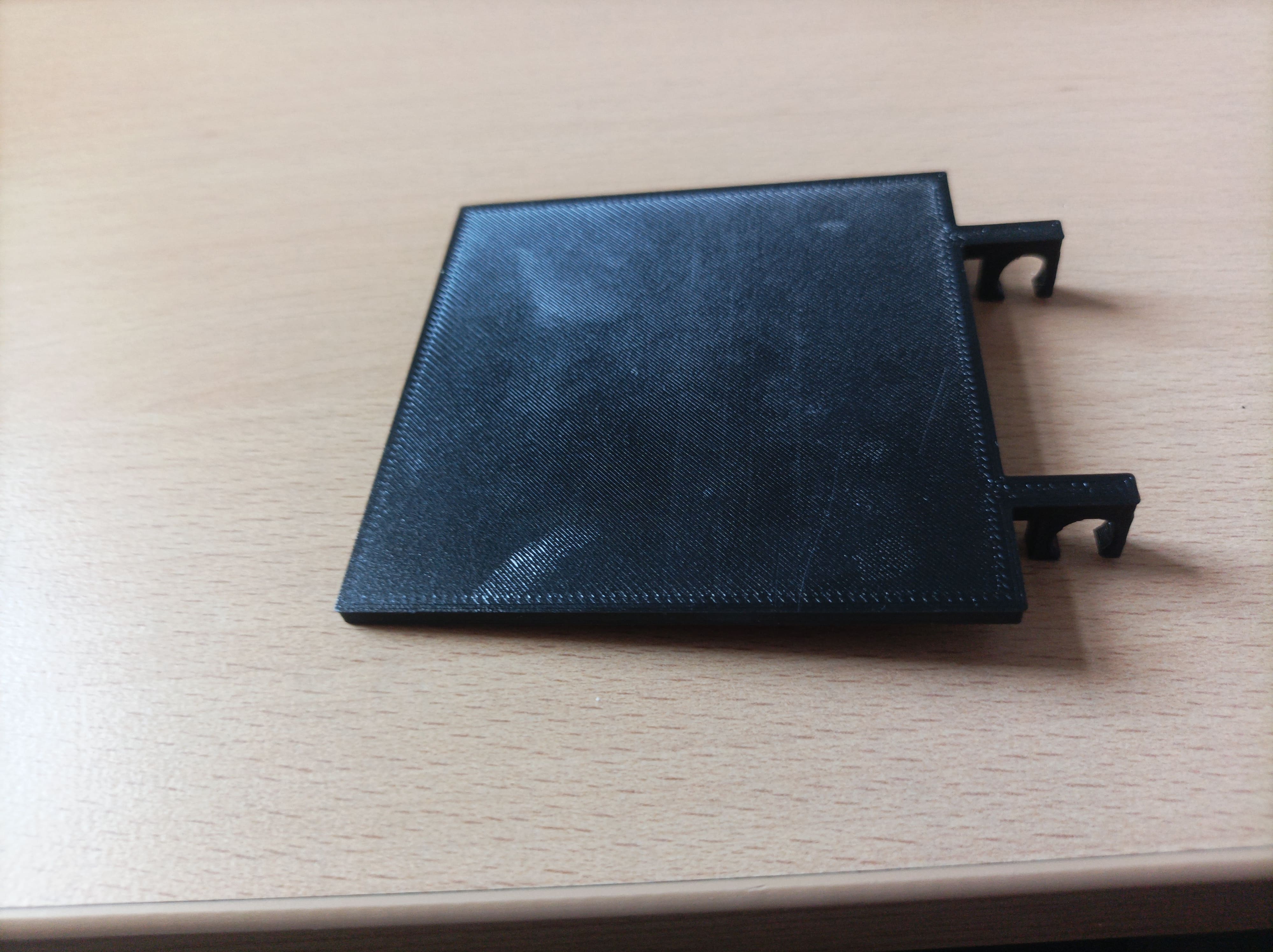

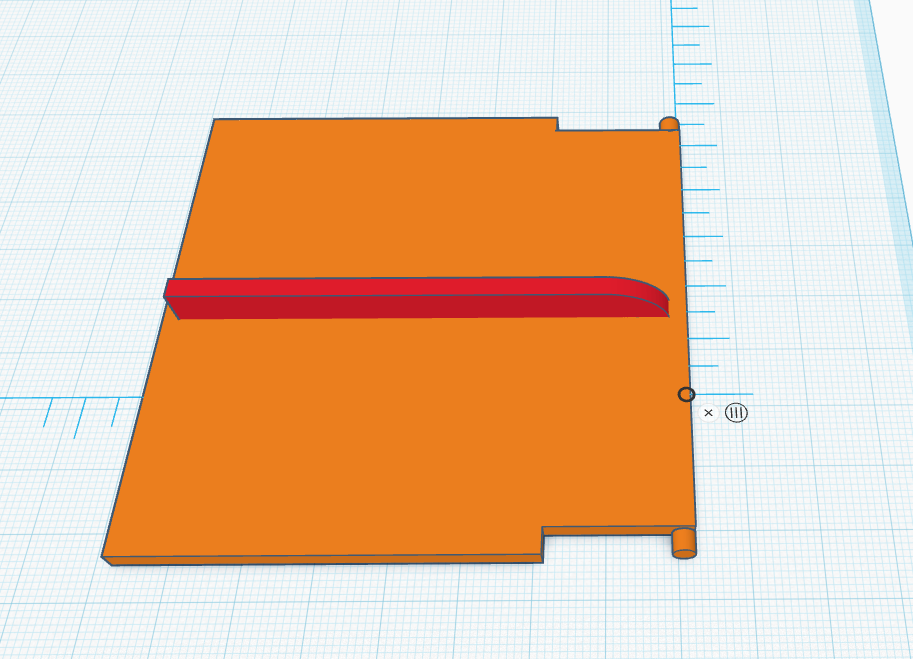

Sélectionner tout le modèle (CTRL + A) et appuyer sur l'outil "Regrouper" pour obtenir notre couvercle.
