Câblage et programmation des composants

Objectif :

Comprendre le fonctionnement des composants du projet, apprendre à les câbler et à les programmer.

Compétences techniques:

• Programmation pour stocker les valeurs de température dans la mémoire de l'ESP 32.

Déroulement de la séance

1. Introduction:

   • Présentation des éléments nécessaires pour le câblage et la programmation.
   • Importance de la programmation dans le projet de station météo.
2. Câblage:

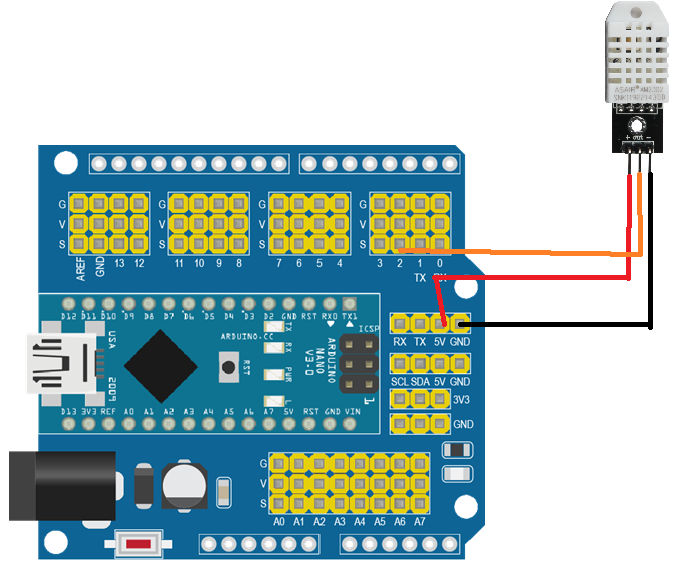

   • Commençons à brancher notre DHT 22 sur l'Arduino nano comme sur le schéma ci-dessous.



   •

     Pour la Station plus avancer voici le schéma de branchement.





3. Programmation:

   • Commençons par la programmation sur Mblock pour la station avec l'Arduino nano.
   • N'oubliez pas d'installer l'extension pour le capteur en cliquant sur ce bouton ,puis taper dans la barre de recherche "DHT22" et ensuite juste besoin de l'ajouter.



   •

     Maintenant vous avez juste besoin de faire le code qui permet de mesuré la température grâce au DHT 22 et qui la renvoie sur le moniteur série.


   •

   • Avant de téléverser le code n'oubliez pas de décocher ces 2 cases ci-dessous qui se situe dans le moniteur série.

   •



   • Pour la suite nous allons passer sur le logiciel "Arduino IDE" car il nous offre plus de possibilités avec un ESP 32.
   • Le code pour l'acquisition des données se trouve en pièce jointe comme pour le code qui permet de récupérer les données à vous de les modifier pour qu'il soit correctes.
