Utilisation de la découpe laser pour le mécanisme de la poubelle à couvercle automatique

Objectif :

Initiation à la découpe laser et à l’utilisation du logiciel Inkscape.

Modélisation :

  • Si vous possédez déjà Inkscape sur votre ordinateur, ouvrez simplement le logiciel.
    Sinon, vous pouvez le télécharger à l’aide du lien suivant :
    https://inkscape.fr/

    Pour en apprendre plus sur inkscape : https://innovation.iha.unistra.fr/books/2-fablab-formation-machines-logiciels/page/inkscape-petite-intro-pour-newbies

Une fois Inkscape ouvert, vous pouvez commencer la modélisation du mécanisme en bois.

Étape 1 : Création de la forme principale

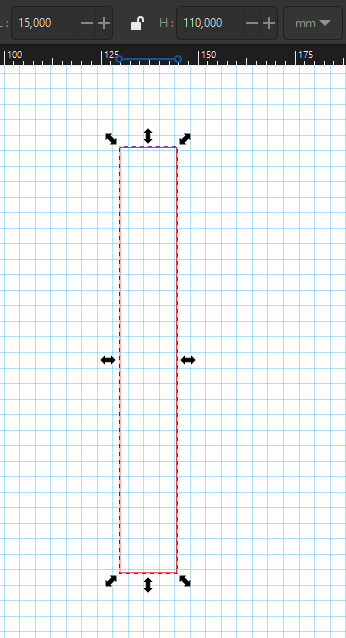

Vous devez créer un rectangle avec les dimensions suivantes :

  • 15 mm de largeur
  • 112 mm de hauteur


Étape 2 : Création d'un trou d'accueil d'une vis pour la fixation au couvercle

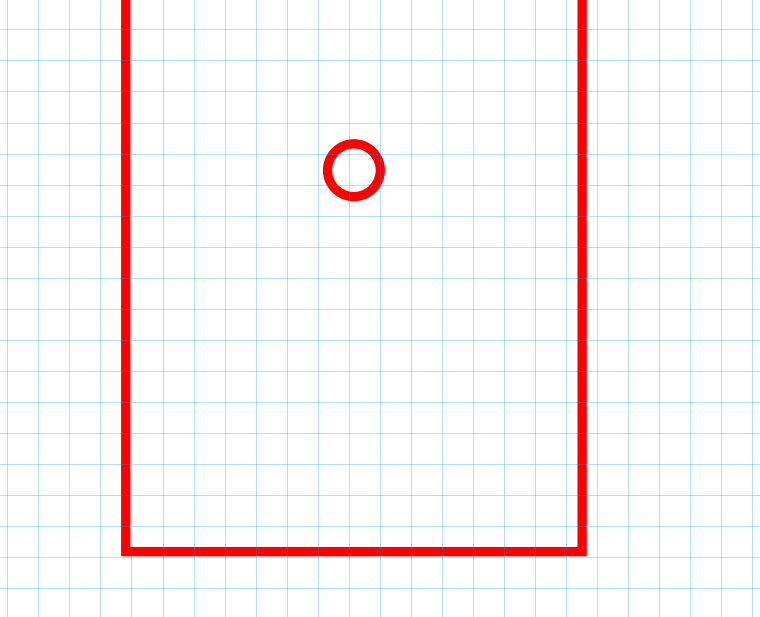

Ajouter un cercle avec les dimensions suivantes :

  • 3 mm de largeur
  • 3 mm de hauteur

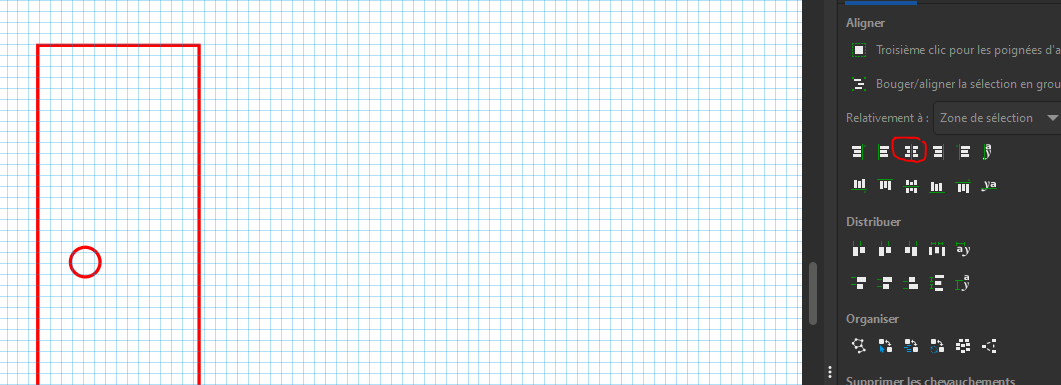

Positionner ce cercle au centre du rectangle en sélectionnant les 2 formes et à l’aide de l’outil "Aligner", comme montré ci-dessous :

Si vous ne trouver pas l'outil, rendez vous dans l'onglet "Objet > Aligner et distribuer..."


Étape 3 : Positionnement du trou à 6 mm du bord supérieur

Créer un autre rectangle servant de repère avec les dimensions suivantes :

  • 6 mm de hauteur

  • 2 mm de largeur

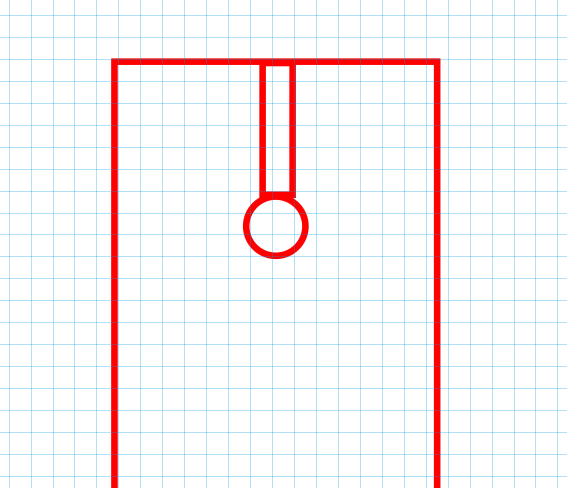

Positionner ce rectangle au niveau du bord supérieur, comme indiqué ci-dessous :


Placer le cercle de manière à ce qu’il soit correctement positionné à 6 mm du bord en vous aidant du rectangle de repère précédemment créé.

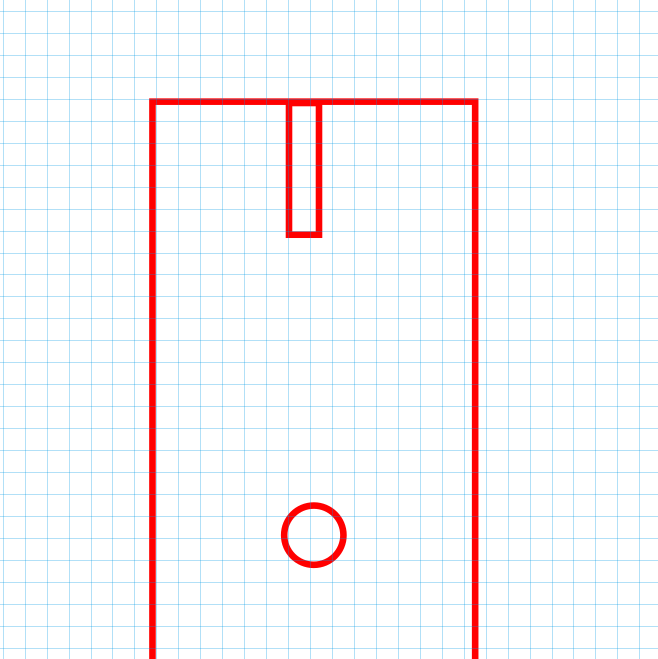

Supprimer le rectangle utilisé comme repère, ce qui donne le résultat suivant :


Étape 4 : Création du second trou d'accueil de vis pour la fixation au servomoteur

Il manque maintenant le trou destiné à la vis reliée au servomoteur.

Créer un cercle avec les dimensions suivantes :

  • 2 mm de largeur

  • 2 mm de hauteur

Positionnez le au centre horizontal du rectangle (entre les bords droit et gauche) à l’aide du même outil d’alignement vu précédemment.


Étape 5 : Positionnement vertical du second trou

Pour positionner correctement ce cercle sur l’axe vertical (axe Y), vous devez créer un rectangle servant de repère avec les dimensions suivantes :

  • 3 mm de hauteur

  • 1 mm de largeur

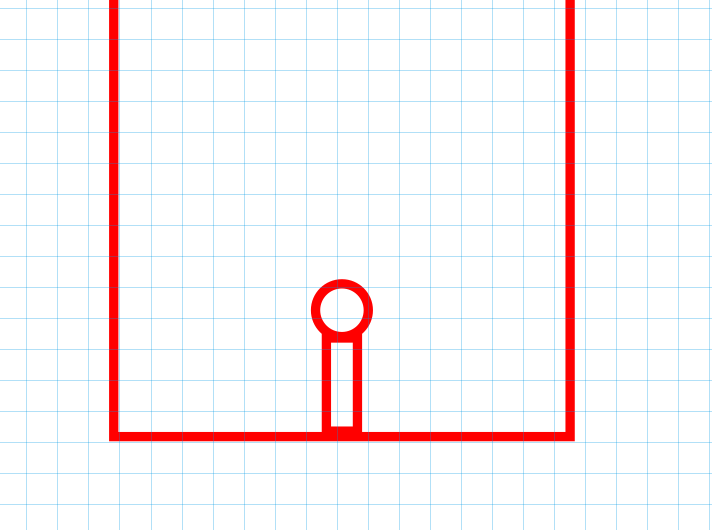

Positionner ensuite les formes comme montré ci-dessous :


Une fois le cercle correctement placé, vous pouvez supprimer le rectangle utilisé comme repère.

Étape 6 : Découpe au laser

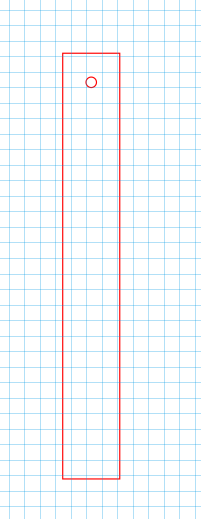

La modélisation du mécanisme en bois est maintenant terminée.
Il ne vous reste plus qu’à procéder à la découpe au laser si vous en disposez d'une.
